Ürün Tanıtımı ve Genel Özellikler
Esular BCT 22 Serisi Basınç Transmitteri
Piezorezistif çalışma prensibine sahip ürünlerimiz su, hava, yağ vb uygulamalarda kullanılabilir.
- Piezorezistif çalışma prensibi
- 22 mm incelikte küçük gövde ölçüsü
- Uzun vadeli mükemmel çalışma
- Paslanmaz çelik gövde yapısı
- EMC ve Ters Polarite Koruması
4...20mA/0...10VDCvb. farklı analog çıkışlar veyaCANopençıkış seçeneği- 100 milibar ile 600 BAR arasında farklı modeller (Vakum modelleri dahil)
- IP65 / IP67 koruma sınıfı ile zorlu ortamlarda çalışabilme
Uygulama Alanları
- Pnömatik Sistemler
- Hidrolik Sistemler
- Makina Ekipmanları
- Hava Soğutma-Isıtma Sistemleri
- Su Teknolojileri
- Otomasyon Uygulamaları
Montaj ve Sıkma Torku:
- Montaj / Sıkma Tork Değeri:
15 ... 20 Nm - Montaj esnasında soketten tutarak ürünü çevirmeyiniz. Gövdeden uygun anahtar ile sıkınız. (G1/2 model için 24mm, diğerleri için 22mm anahtar gereklidir). Aksi durumda ürün zarar görebilir.
- Oring (Standart NBR, Opsiyonel FKM/EPDM) ile sızdırmazlık sağlanır. Bağlantı yüzeyinin temiz ve düzgün olduğundan emin olun.
Elektriksel Bağlantı
| Çıkış Tipi | Sinyal | S30 | S31 | S12 / S15 | S32*** | S33 | Kablolu Renk** | |
|---|---|---|---|---|---|---|---|---|
| PIN NO | PIN NO | S12 PIN | S15 PIN | PIN NO | PIN NO | |||
| Akım Çıkışı (4-20mA / 0-20mA****) | +Vcc (Besleme) | 2 | 2 | 2 | 1 | B | 1 | Kırmızı |
| Analog Çıkış | 1 | 1 | 1 | 3 | C | 2 | Siyah | |
Örnek Bağlantı Şemaları (Analog)

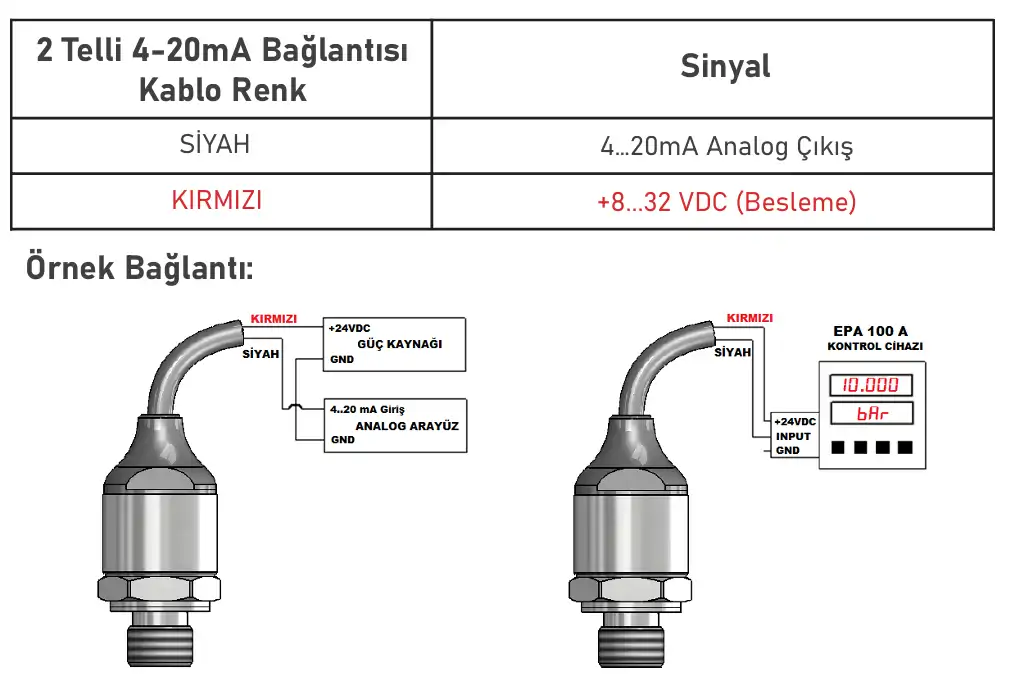

2 Telli 4-20mA Bağlantı
| Sinyal | M12 / 5 Pin (S13) | Kablo Rengi |
|---|---|---|
| CAN_SHIELD | Pin 1 | Örgü |
| U+ (8..26V) | Pin 2 | Kırmızı |
| GND (0V) | Pin 3 | Siyah |
| CAN_H | Pin 4 | Sarı |
| CAN_L | Pin 5 | Yeşil |
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Üretilebilen Ölçüm Aralığı | 0...100mbar ile 0...600Bar arası farklı modeller 0...-100mbar ile 0...-1Bar arası farklı vakum modelleri |
| Ölçüm Şekli | Relative olarak ortam basıncı ölçümü (Hava, Su, Yağ, Patlayıcı olmayan gazlar) |
| Çalışma Prensibi | Piezorezistif |
| Maksimum Basınç Dayanımı | ≤700mbar: 300% T.S. <250Bar: 200% T.S. ≥250Bar: 150% T.S. (*3 ya da 5 kez olabilir) |
| Oring – Sızdırmazlık | Standart NBR, opsiyonel FKM(Viton) ya da EPDM |
| Çıkış Sinyali | 4...20mA (2 Telli), 0...20mA (3 Telli), 0...10VDC, 1...6VDC, 0...5VDC, Ratiometrik, CANopen |
| Mekaniksel Bağlantı | G1/4, G1/8, G1/2, NPT1/4, NPT1/8, NPT1/2, M14, UNF7/16X20M, UNF7/16X20F |
| Besleme Voltajı |
4-20 mA: 8 ... 32 VDC 0-20 mA: 12 ... 30 VDC 0-10 V: 12 ... 30 VDC Ratiometrik: 5 VDC CANopen: 8...26 VDC
|
| Çalışma Akımı | Maksimum 30mA |
| Çözünürlük | 12 bit |
| Doğruluk | ±%0,5 T.S veya ±%0,3 T.S @25° C |
| Uzun Süreli Kararlılık | ±%0,3 T.S/ yıl |
| Cevaplama Süresi | Standart: 25ms (%10...%90 nominal basınç arası) Opsiyonel: 1ms, 5ms, 125ms (*1ms sadece akım çıkışlı modeller için) |
| Koruma Sınıfı | IP65 ya da IP67 (**M12 soketli + pres baskılı kablo ile IP67) |
| Çalışma Sıcaklığı | -40°C ... +85°C |
| Ortam Sıcaklığı | -40°C ... +85°C |
| Gövde Malzemesi | Paslanmaz Çelik - 1.4305 (AISI303) Opsiyonel paslanmaz 316L ya da Titanyum |
| Elektriksel Bağlantı Tipi | Soketli: DIN43650-A, DIN43650-C, M12, Packard, Circular veya 3 x 0.14mm² PVC kablo |
| Ağırlık | 65 ... 110 gram (soket hariç) |
| Montaj / Sıkma Tork Değeri | 15 ... 20 Nm |
Önemli Notlar:
- T.S: Tam Skala (Çalışma basınç aralığı)
- Çalışma basıncı üzerinde basınç verildiğinde ürünün ömrü kısalacaktır. Ürüne göre 3-5 sefer arasında gelen yüksek basınçta zarar görebilir.
Sorun Giderme
Olası Sorunlar ve Çözümleri
-
Çıkış Sinyali Yok:
- Besleme voltajının doğru aralıkta ve doğru pinlere bağlı olduğunu kontrol edin.
- Kablo bağlantılarının (pin numaraları/renkleri) doğru yapıldığından emin olun.
- Ters polarite koruması olsa da, bağlantıları tekrar kontrol edin.
- Sinyali okuyan cihazın (PLC, gösterge vb.) doğru yapılandırıldığını kontrol edin (giriş tipi, aralık vb.).
-
Hatalı veya Kararsız Okuma:
- Ortamda aşırı elektriksel gürültü (EMC) olup olmadığını kontrol edin. Cihaz EMC korumalıdır ancak aşırı gürültü sinyali etkileyebilir.
- Mekanik bağlantının sağlam olduğundan ve sızıntı olmadığından emin olun.
- Prosesdeki basıncın transmitterin ölçüm aralığı içinde olduğundan emin olun.
- Aşırı titreşim olup olmadığını kontrol edin.
-
Sızıntı:
- Mekanik bağlantının doğru torkla sıkıldığından emin olun (15-20 Nm).
- O-ring'in hasarlı veya kirli olmadığını kontrol edin.
- Bağlantı yüzeyinin temiz ve düzgün olduğundan emin olun.
Cihazda herhangi bir fiziksel hasar veya giderilemeyen bir arıza durumunda cihazı açmaya veya tamir etmeye çalışmayın. Teknik destek için lütfen Esular müşteri hizmetleri ile iletişime geçin.
DİPNOT: Basınç sensörü üzerinde bulunan Pin çıkışlarında PİN 1 ( - ) Ground, Pin 2 ( + ) Besleme olacak şekilde kablolama yapmaya dikkat ediniz.
