Genel Özellikler

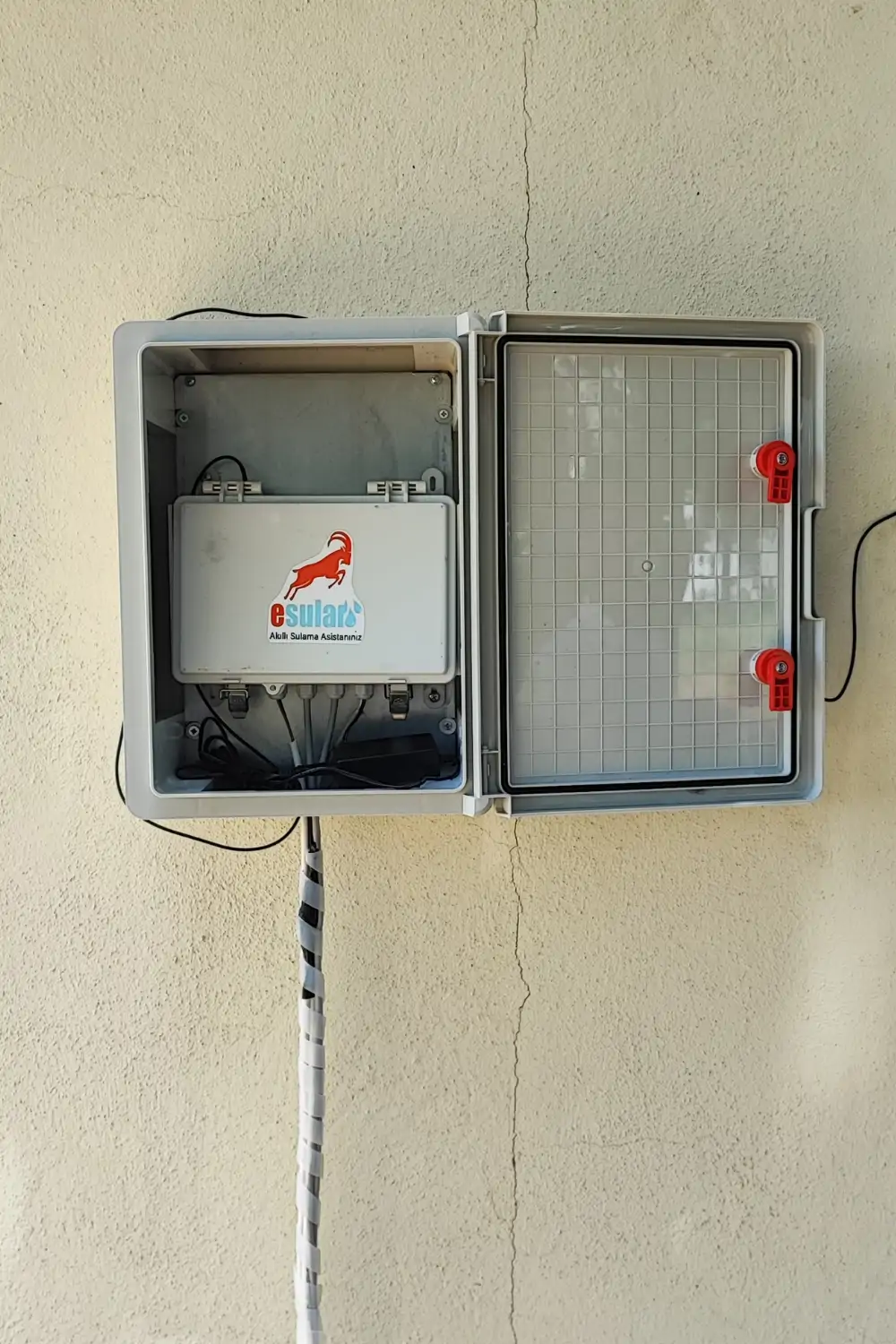

Cihazın Genel Görünümü
- GSM/RF ile uzaktan kontrol ve izleme.
- 4 adete kadar pompa/vana kontrolü (Röle Çıkışları C1-C4).
- Çoklu analog sensör girişi (Basınç, Seviye, 4-20mA - A1-A4).
- 5 adete kadar dijital giriş (Pulse, Şamandıra, Durum Sinyalleri - I1-I5).
- Akü şarj devresi desteği.
- RS485 ve RS232 haberleşme portları.
- Topraklama bağlantı noktası (G/E).
- Mobil uygulama veya web arayüzü ile yönetim (Varsayılan).
- 10Km kadar çekim gücü
- Lora-Lorawan iletişim seçeneği
- SMS ve Mobil uygulama desteği
- Otomatik çalışma, otomatik arıza giderme ve hat basıncı takibi
Elektriksel Özellikler
- Besleme Gerilimi: 12V DC (Terminal:
12v(+)/Gnd(-)). - Akü Şarj Çıkışı: Mevcut (Terminal:
A(+)/A(-)) - [Şarj voltajı/akımı belirtilmeli]. - Röle Çıkışları (C1-C4): [Maksimum voltaj/akım belirtilmeli, örn: 24V/1A veya 250VAC/5A]. Normalde Açık (NO) kontak.
- Analog Girişler (A1-A4): [Desteklenen sensör tipleri ve aralıkları belirtilmeli, örn: 0-10V, 4-20mA].
- Dijital Girişler (I1-I5): [Giriş voltaj aralığı belirtilmeli, örn: 5-24V DC]. Kuru kontak veya voltaj girişi destekler.
- RS485 Haberleşme: [Protokol belirtilmeli, örn: Modbus RTU].
- RS232 Haberleşme: [Kullanım amacı belirtilmeli, örn: Konfigürasyon, veri çıkışı].
- Anten Bağlantıları: SMA Konnektör (GSM ve RF).
- [Buraya diğer elektriksel özellikleri ekleyin, örn: Güç tüketimi, koruma sınıfları...]
Terminal Bağlantıları

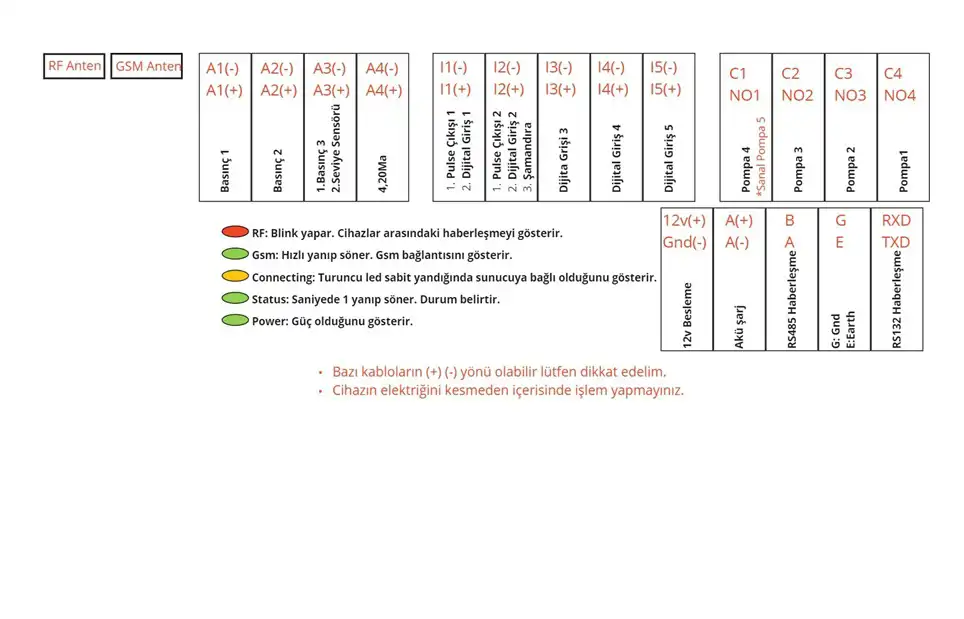

Kontrol Cihazı Terminal Bağlantı Şeması
| Terminal Grubu | Terminal Etiketi | Açıklama |
|---|---|---|
| Anten | RF Anten |
RF (Lora vb.) haberleşme için anten bağlantı noktası (SMA). |
GSM Anten |
GSM mobil şebeke bağlantısı için anten noktası (SMA). | |
| Analog Girişler | A1(+) / A1(-) |
Basınç Sensörü 1 |
A2(+) / A2(-) |
Basınç Sensörü 2 | |
A3(+) / A3(-) |
Basınç Sensörü 3 veya Seviye Sensörü | |
A4(+) / A4(-) |
4-20mA Sensör | |
| Dijital Girişler | I1(+) / I1(-) |
Pulse Çıkışı 1 veya Dijital Giriş 1 |
I2(+) / I2(-) |
Pulse Çıkışı 1 ve Dijital Giriş 1 veya Şamandıra çıkışı | |
I3(+) / I3(-) |
Dijital Giriş 3. | |
I4(+) / I4(-) |
Dijital Giriş 4. | |
I5(+) / I5(-) |
Dijital Giriş 5. | |
| Röle Çıkışları | C1 / NO1 |
Röle Çıkış 1 (Enerji çıkışı yoktur) - Pompa 4 veya *Sanal Pompa 5 kontrolü. |
C2 / NO2 |
Röle Çıkış 2 (Enerji çıkışı yoktur) - Pompa 3 kontrolü. | |
C3 / NO3 |
Röle Çıkış 3 (Enerji çıkışı yoktur) - Pompa 2 kontrolü. | |
C4 / NO4 |
Röle Çıkış 4 (Enerji çıkışı yoktur) - Pompa 1 kontrolü. | |
| Güç Beslemesi | 12v(+) |
12V DC Güç Girişi - Pozitif (+). |
Gnd(-) |
12V DC Güç Girişi - Negatif (-) / Toprak. | |
| Akü Şarj | A(+) |
Akü Şarj Çıkışı - Pozitif (+). |
A(-) |
Akü Şarj Çıkışı - Negatif (-). | |
| RS485 | B |
RS485 (-) bağlantı ucu. |
A |
RS485 (+) bağlantı ucu. | |
| Topraklama | G |
Sinyal Toprağı (Ground). |
E |
Şase Topraklaması (Earth). | |
| RS232 | RXD |
RS232 Veri Alma (Receive Data). |
TXD |
RS232 Veri Gönderme (Transmit Data). |
Kapak Etiketi (20×12 cm)
Etiket, yukarıdaki bağlantı şemasına birebir sadık terminal yerleşimini gösterir; kutu üst kapağına yapıştırıldığında her grup altındaki klemensin hizasına gelir. Baskıya uygun vektöreldir.
Baskı notu: Yazdırırken ölçek %100 / "Gerçek boyut" ve
yatay (landscape) A4 seçin. Matbaa için "SVG İndir" ile vektör dosyayı kullanın.
LED Göstergeleri
| LED | Renk | Anlamı |
|---|---|---|
| RF | Kırmızı | Blink yapar. Cihazlar arasındaki haberleşmeyi gösterir. |
| Gsm | Yeşil | Hızlı yanıp söner. Gsm bağlantısını gösterir. |
| Connecting | Sarı | Turuncu led sabit yanıyorsa sunucuya bağlı olduğunu gösterir. |
| Status | Yeşil | Saniyede 1 yanıp söner. Durum bildirir. |
| Power | Yeşil | Güç olduğunu gösterir. |
Uyarı: Bazı kabloların (+) (-) yönü olabilir lütfen dikkat edelim.
Cihazın elektriğini kesmeden içerisinde işlem yapmayınız.
