GSM 24V Selenoidli Vana Kontrol İstasyonu

Genel Özellikler

GSM ile uzaktan pompa ve vana kontrol.
2-8-12 adet 24V AC selenoid vana çıkışı.
24V AC harici enerji girişi.
Sunucu tabanlı kontrol ve otomasyon.
Zamanlama ve periyodik sulama programları oluşturma.
LoRaWAN haberleşme seçeneği (Opsiyonel).
SMA anten bağlantıları (GSM ve RF - Opsiyonel).
Standart (büyük boy) SIM kart desteği.
Otomatik arıza algılama ve bildirim.
Otomatik arıza giderme denemeleri.
Kolay montaj ve devreye alma.

Elektriksel Özellikler

Besleme Gerilimi: 24V AC / 1A .
Vana Çıkışları: 2-8-12 adet, 24V AC selenoid vanalar için.
Haberleşme: Dahili GSM Modül (2G/4G modele göre değişir).
Kablosuz (Opsiyonel): LoRaWAN EU868Mhz, Class A/APP, 14dBm (25mW).
SIM Kart: Standart (Büyük) SIM Kart Yuvası.
Anten Bağlantıları: SMA Soket (GSM ve RF için ayrı).
Veri Gönderimi (LoRaWAN): Varsayılan 5 dakikada 1 defa (Ayarlanabilir).
Çalışma Sıcaklığı: -20°C ~ +70°C (Tahmini).
Koruma Sınıfı: IP65 veya IP67 (Modele göre değişir).

Terminal Bağlantıları

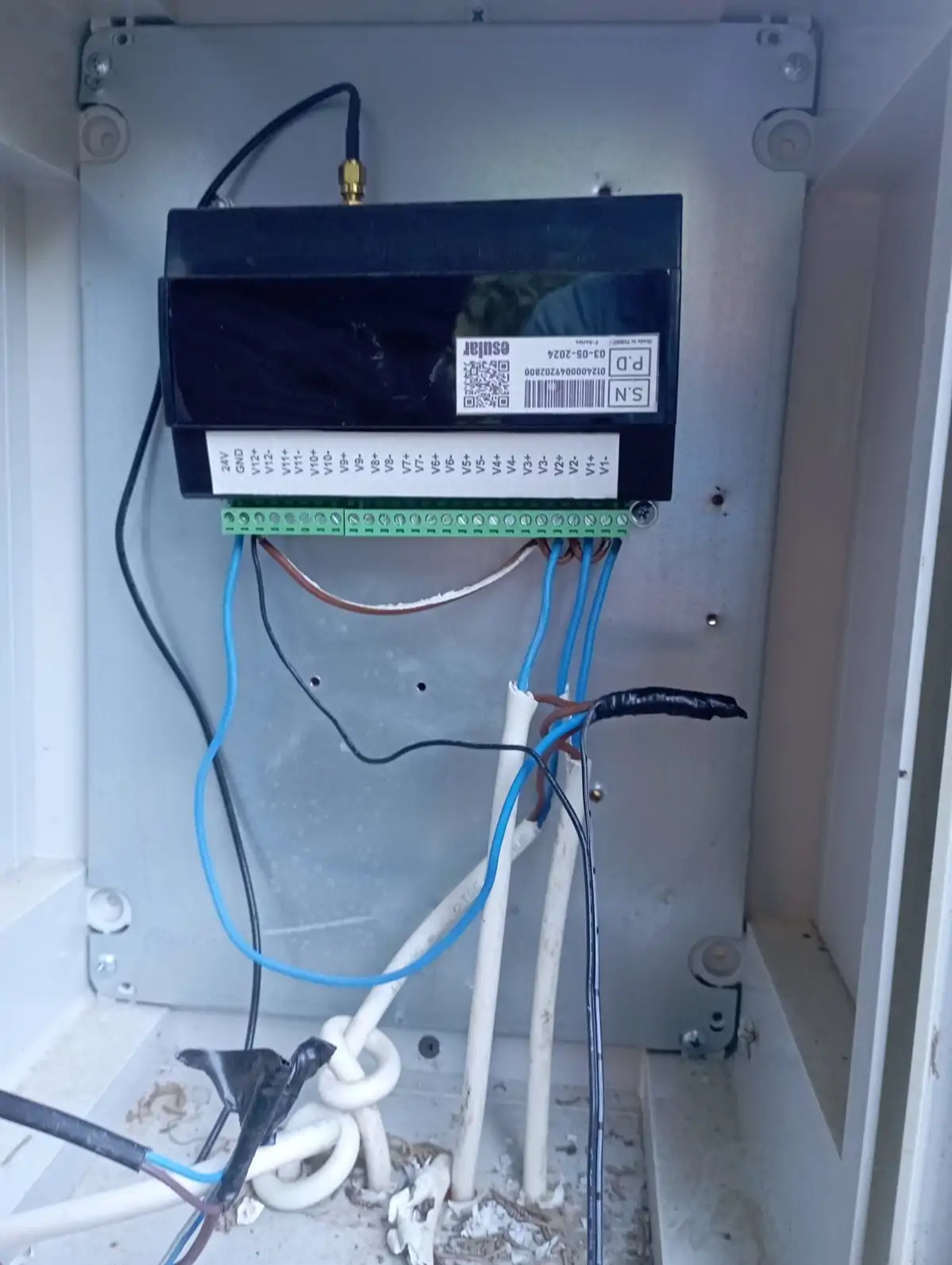

Terminal Bağlantıları - Genel Görünüm

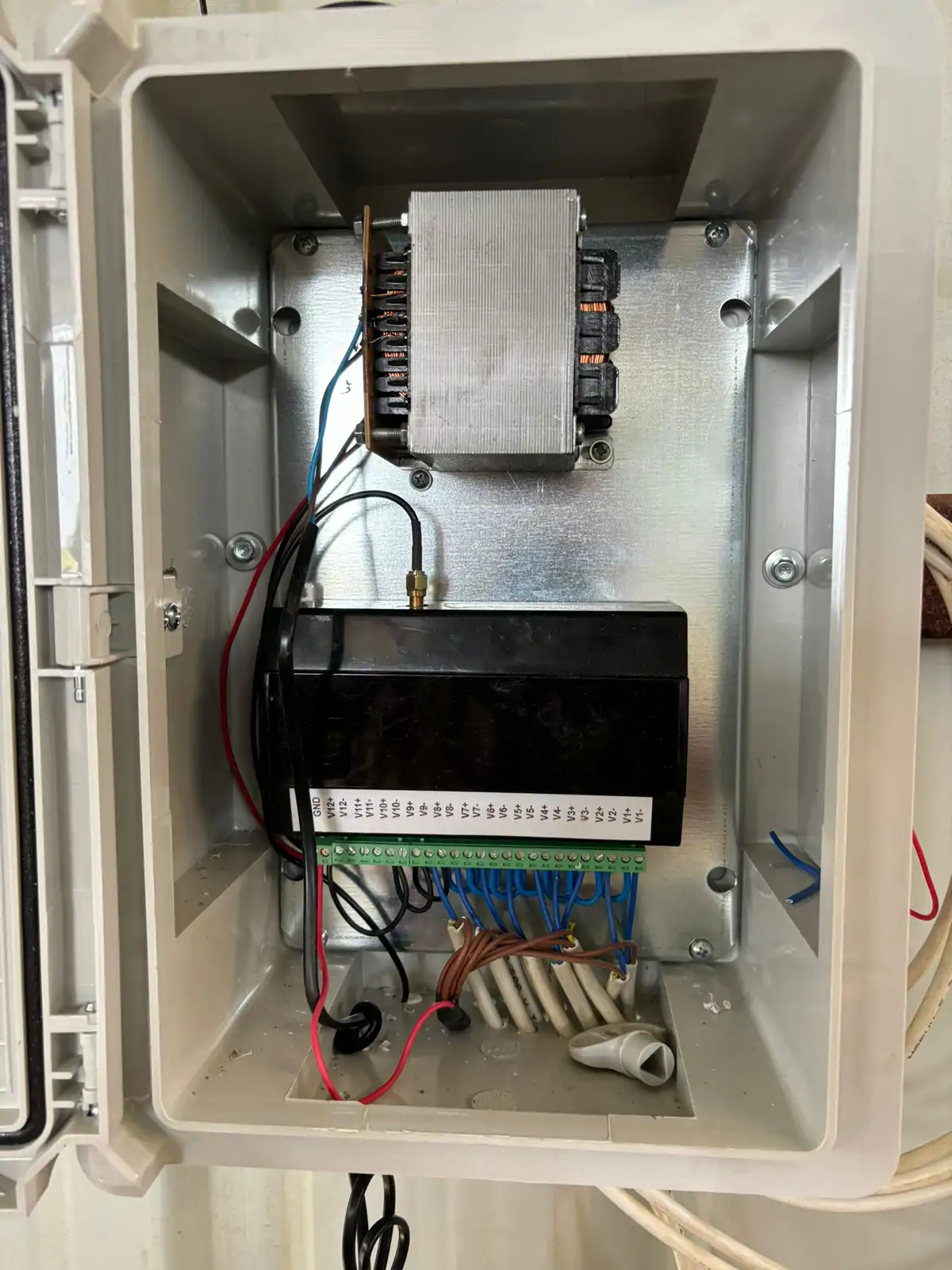

GSM 24V Vana Kontrol Terminal Bağlantıları 2

Terminal Bağlantıları - Detay

+24V (+)

24V AC Güç Kaynağı (+) Pozitif Uç.

GND (-)

24V AC Güç Kaynağı (-) Negatif Uç / GND.

V1 +

1. Selenoid Vana (24V AC) Çıkış Ucu.

V1 -

1. Selenoid Vana Ortak (GND) Ucu.

V2 +

2. Selenoid Vana (24V AC) Çıkış Ucu.

V2 -

2. Selenoid Vana Ortak (GND) Ucu.

V3 +

3. Selenoid Vana (24V AC) Çıkış Ucu.

V3 -

3. Selenoid Vana Ortak (GND) Ucu.

V4 +

4. Selenoid Vana (24V AC) Çıkış Ucu.

V4 -

4. Selenoid Vana Ortak (GND) Ucu.

Gerçek terminal bağlantıları cihaz modelinize (2, 8 veya 12 vana çıkışlı) göre farklılık gösterebilir. Lütfen cihazınızın üzerindeki etiketleri veya detaylı dokümantasyonu kontrol edin. Tüm vana (-) uçları genellikle ortak bir COM noktasına bağlanır.

LED Göstergeleri

LED	Renk	Anlamı
RF	Kırmızı	Blink yapar. Cihazlar arasındaki haberleşmeyi gösterir.
Gsm	Yeşil	Hızlı yanıp söner. Gsm bağlantısını gösterir.
Connecting	Sarı	Turuncu led sabit yanıyorsa sunucuya bağlı olduğunu gösterir.
Status	Yeşil	Saniyede 1 yanıp söner. Durum bildirir.
Power	Yeşil	Güç olduğunu gösterir.

Uyarı: Bazı kabloların (+) (-) yönü olabilir lütfen dikkat edelim.

Cihazın elektriğini kesmeden içerisinde işlem yapmayınız.

Kurulum ve Kullanım

Cihazın montajını yapmadan önce SIM kartı doğru yönde takın (Genellikle büyük boy SIM kart). SIM kartın PIN kodunun kaldırılmış ve aktif bir internet paketi olduğundan emin olun.
GSM antenini ve varsa RF (LoRaWAN) antenini ilgili SMA konnektörlerine sıkıca takın.
Güç kaynağını (24V AC) ve 24V AC selenoid vanaları terminal bağlantı şemasına uygun olarak bağlayın. Vana (-) uçlarını ilgili COM terminaline bağlayın.
Cihaza gücü verin ve LED göstergelerini kontrol ederek GSM şebekesine ve sunucuya bağlanmasını bekleyin (GSM LED'inin hızlı yanıp sönmesi).
Esular mobil uygulamasını veya web platformunu kullanarak cihazınızı hesabınıza ekleyin (Cihaz seri numarası veya IMEI gerekebilir).
Platform üzerinden sulama programları oluşturun veya vanaları manuel olarak kontrol edin.

Uyarı: Elektriksel bağlantıları yaparken cihazın gücünün kesik olduğundan emin olun. Yanlış bağlantılar cihaza zarar verebilir. Özellikle AC voltaj ile çalışırken dikkatli olun.
