Kablosuz Kademeli Pencere Kontrol Ünitesi

Genel Özellikler

Sera havalandırma motorlarını kontrol eder.
Kademeli pencere kontrolü sağlar (Aç/Kapat/Durdur).
LoRa/LoRaWAN kablosuz iletişim ile uzaktan kontrol.
RS485 Modbus RTU haberleşme desteği (Opsiyonel).
2 adet limit switch girişi (Açık/Kapalı durumu takibi).
1 adet manuel kontrol butonu girişi.
3 adet röle çıkışı (Aç, Kapat, Ortak).
24V DC çalışma gerilimi.
IP65 koruma sınıfı.
Otomatik ve Manuel çalışma modları.
Zaman ayarlı çalışma programları oluşturabilme.
Sensör verilerine göre otomatik kontrol (Sıcaklık, Nem, CO2 vb. - Harici sensör ve platform entegrasyonu gerektirir).
Mobil uygulama ve web platformu üzerinden kolay yönetim ve izleme.
Kolay montaj ve kurulum.

Uygulama Alanları

Sera Havalandırma Sistemleri
Otomatik Pencere Kontrolü
Çatı Havalandırma Otomasyonu
Endüstriyel Havalandırma Kapakları

Elektriksel Özellikler

Çalışma Gerilimi: 12V-24V DC
Röle Çıkışları: 3 adet (Aç, Kapat, Ortak - Kuru Kontak veya Düşük Akım, detaylar için üreticiye danışın) Opsiyonel 6 ve 12 çıkış
Kablosuz Haberleşme: LoRaWAN (EU868Mhz, Class A/APP, 14dBm/25mW)
Kablolu Haberleşme (Opsiyonel): RS485 Modbus RTU
Koruma Sınıfı: IP65
Çalışma Sıcaklığı: -20°C ~ +70°C (Tahmini)

Bağlantılar ve Montaj

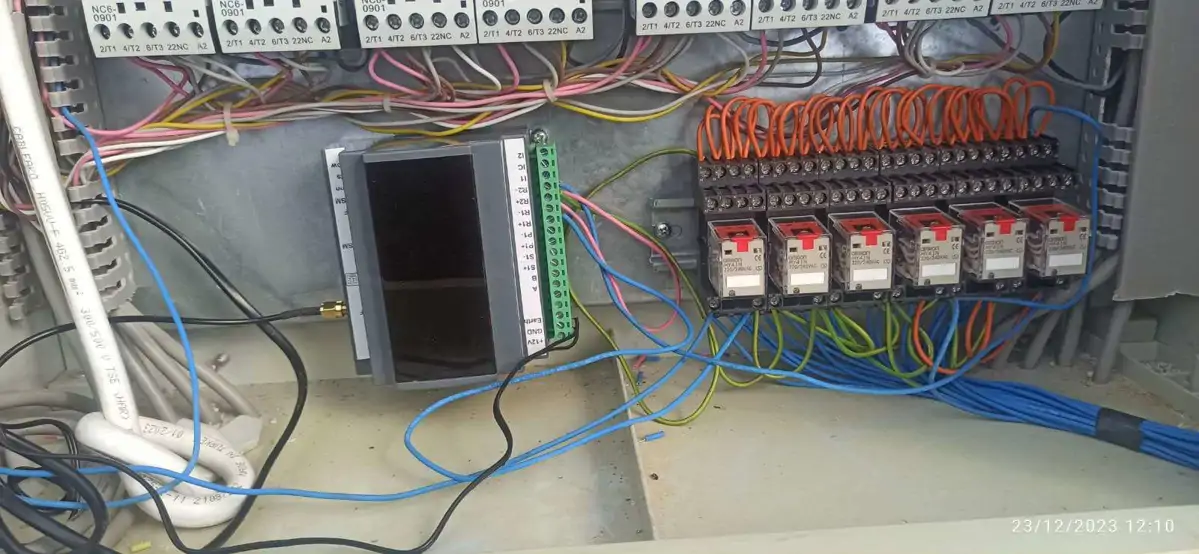

Pencere Kontrol Ünitesi Bağlantı Örneği 1

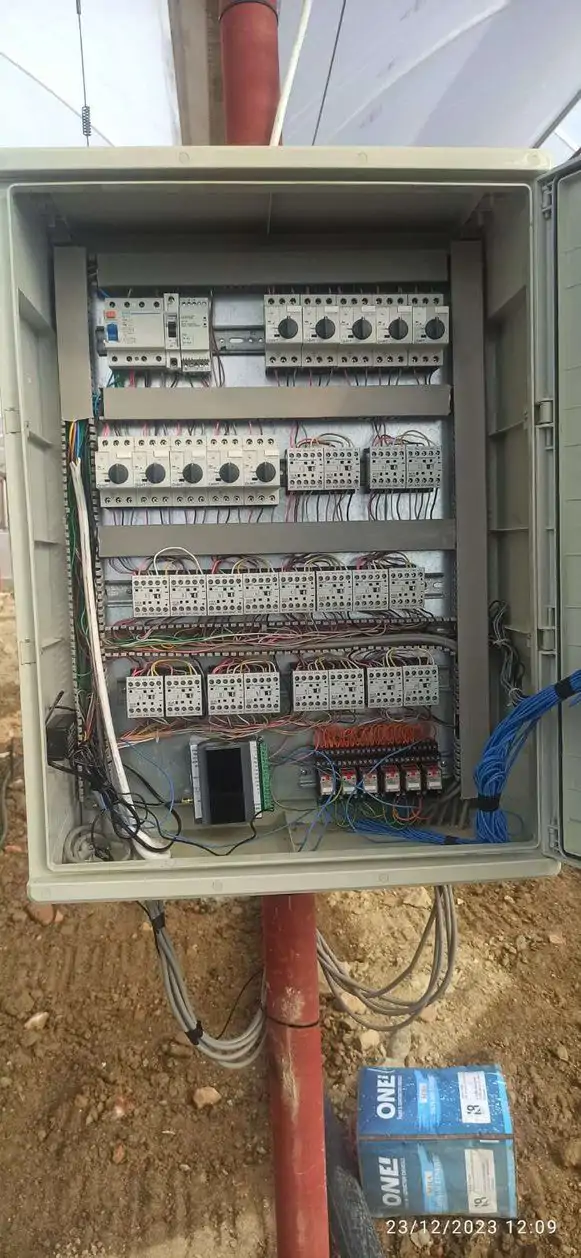

Montaj Örneği

Bağlantı Noktaları

12V-24V DC (+)

Güç kaynağı pozitif (+) giriş ucu.

R1 (+)

Güç kaynağı negatif (-) giriş ucu.

R1 (-)

Güç kaynağı negatif (-) giriş ucu / Toprak.

R2 (+)

Güç kaynağı negatif (-) giriş ucu.

R2 (-)

Güç kaynağı negatif (-) giriş ucu / Toprak.

RS485 A(+)

RS485 Haberleşme Data + ucu (Opsiyonel).

RS485 B(-)

RS485 Haberleşme Data - ucu (Opsiyonel).

Bağlantılar modele göre değişiklik gösterebilir. Cihaz üzerindeki etiketlemeyi veya detaylı bağlantı şemasını referans alın.

Montaj Önerileri:

Cihazı IP65 standardına uygun, su ve aşırı tozdan korunaklı bir panoya veya kutuya monte edin.
Motor, limit switch ve buton bağlantılarını yaparken kabloların doğru terminallere bağlandığından emin olun.
24V DC güç kaynağının yeterli akımı sağladığından ve doğru polaritede bağlandığından emin olun.
Anten bağlantılarını (GSM/LoRaWAN) sıkıca yapın ve mümkünse sinyali iyi alabilecek bir yere konumlandırın.

Dikkat: Röle çıkışlarına doğrudan yüksek güçlü motor bağlamayın. Motor kontrolü için uygun bir kontaktör veya motor sürücü kullanın ve röleleri bu sürücüyü tetiklemek için kullanın. Yanlış bağlantılar cihaza ve motora zarar verebilir.

Çalışma Prensibi

Kablosuz Kademeli Pencere Kontrol Ünitesi, bağlı olduğu 24V DC motoru kontrol ederek pencerelerin veya havalandırma kapaklarının açılıp kapanmasını sağlar. Cihaz, LoRaWAN veya GSM üzerinden aldığı komutlarla (Aç, Kapat, Dur) rölelerini tetikler.

Ayrıca, bağlı limit switch'ler sayesinde pencerenin tam açık veya tam kapalı konumda olduğunu algılar. Manuel buton girişi ile yerel kontrol imkanı sunar. Esular platformu üzerinden zamanlama, periyot ayarlama veya bağlı diğer sensörlerin (sıcaklık, nem vb.) verilerine göre otomatik senaryolar oluşturularak pencerelerin akıllı bir şekilde kontrol edilmesi mümkündür.

Haberleşme Protokolleri

LoRaWAN

Frekans Bandı: EU868 Mhz.
Sınıf: Class A ve APP Modu.
Çıkış Gücü: 14 dBm (25mW).
Protokol: Standart LoRaWAN.
Veri İletimi: Durum bilgisi ve komut alma.
Konfigürasyon: Ağ üzerinden (Downlink komutları ile).

RS485 (Modbus RTU - Opsiyonel)

Protokol: Modbus RTU.
Mod: Slave.
Haberleşme Ayarları: 9600 baud, 8N1 (Varsayılan, ayarlanabilir olabilir).
Fonksiyonlar: Durum okuma (Limit Switch, Röle Durumu) ve komut gönderme (Aç/Kapat/Dur).
Register Haritası: Detaylı Modbus register adresleri için Esular teknik dokümantasyonuna başvurun.

LED Göstergeleri

LED	Renk	Anlamı
RF	Kırmızı	Blink yapar. Cihazlar arasındaki haberleşmeyi gösterir.
Gsm	Yeşil	Hızlı yanıp söner. Gsm bağlantısını gösterir.
Connecting	Sarı	Turuncu led sabit yanıyorsa sunucuya bağlı olduğunu gösterir.
Status	Yeşil	Saniyede 1 yanıp söner. Durum bildirir.
Power	Yeşil	Güç olduğunu gösterir.

Uyarı: Bazı kabloların (+) (-) yönü olabilir lütfen dikkat edelim.

Cihazın elektriğini kesmeden içerisinde işlem yapmayınız.

Kurulum ve Kullanım

Cihazı uygun bir panoya veya duvara monte edin.
24V DC güç kaynağını PWR(+) ve GND(-) terminallerine bağlayın.
Motor kontrolü için Açma, Kapatma ve Ortak uçları ilgili röle terminallerine bağlayın (Gerekirse kontaktör kullanın).
Limit switch'leri (Açık ve Kapalı) ve manuel butonu ilgili giriş terminallerine ve ortak (COM) uca bağlayın.
LoRaWAN antenini (varsa) RF ANT konnektörüne takın.
Cihaza gücü verin ve LED göstergelerini kontrol edin.
Cihazı Esular platformuna LoRaWAN bilgileri (DevEUI, AppKey vb.) ile kaydedin.
Platform üzerinden manuel kontrol yapın veya otomatik senaryoları/zamanlamaları ayarlayın.

Uyarı: Tüm elektriksel bağlantıları yaparken gücün kesik olduğundan emin olun. Yanlış bağlantı cihaza zarar verebilir.
