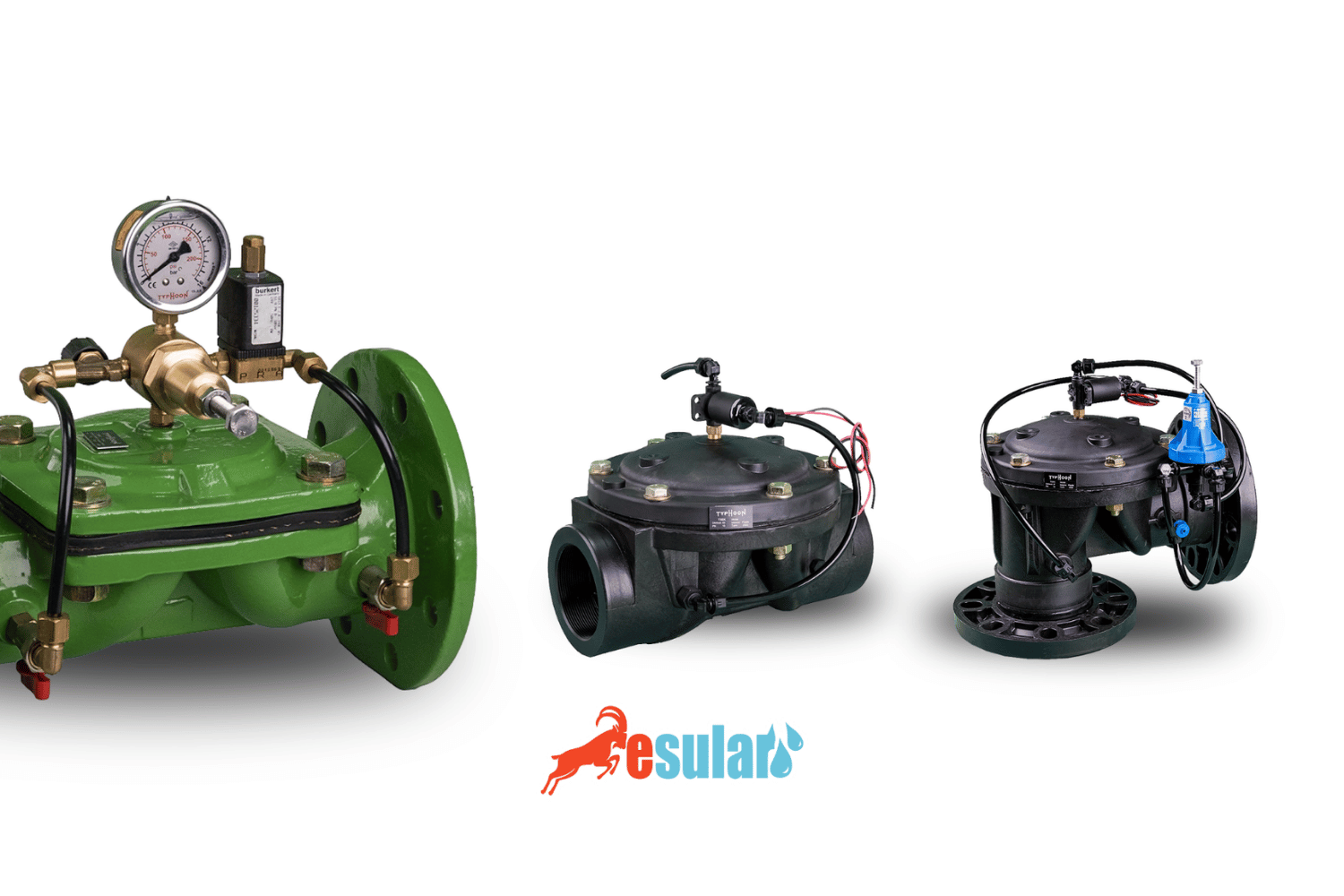

Руководство по выбору клапанов: Соленоидные, дроссельные и шаровые краны
Выбор правильного типа клапана для вашей системы автоматического полива имеет решающее значение с точки зрения эффективности и затрат. Сравните технические характеристики соленоидных, дроссельных и шаровых клапанов, чтобы определить наиболее подходящее решение для вашего проекта.
Что такое клапан автоматического полива и Как это работает?
Поливочный клапан — это механический элемент управления, который контролирует поток воды и является основным компонентом систем автоматического полива.
Ирригационный клапан (irrigation valve) — это критически важный управляющий элемент, используемый для открытия, закрытия или регулирования потока воды в трубопроводе. В автоматизированных ирригационных системах клапаны; с центральных станций, беспроводных блоков управления клапанами или от GSM-контроллеров управляются удаленно или автоматически поступающими командами.
Правильный выбор клапана напрямую влияет на эффективность вашей системы полива, экономию воды и срок службы оборудования. Выбор неправильного типа клапана может привести как к растрате воды, так и к поломкам оборудования. В этом подробном руководстве мы детально сравниваем технические характеристики, преимущества, недостатки и идеальные области применения соленоидных, дроссельных и шаровых клапанов.
В настоящее время в сельском хозяйстве, уходе за ландшафтом и управлении водными ресурсами в промышленности используются три основные категории клапанов: гидравлические соленоидные клапаны с пластиковым и литым корпусом (работающие с электромагнитной катушкой, быстро открывающиеся и закрывающиеся клапаны), дисковые (баттерфляй) клапаны с электроприводом (клапаны с электроприводом, обеспечивающие ступенчатое управление потоком) и шаровые краны с электроприводом (клапаны, работающие от батарейного двигателя в системах низкого давления и обеспечивающие минимальную потерю давления). Каждый тип клапана имеет свой уникальный принцип работы, предел прочности, диапазон диаметров и требования к энергопотреблению.
Как Esular, мы предлагаем самый широкий в Турции ассортимент клапанов для автоматического полива. С вариантами диаметров от 3/4 дюйма до 10 дюймов, с сопротивлением давлению от 10 бар до 16 бар и альтернативами питания от 9V DC Latch до 24V AC, мы предлагаем решения, подходящие для вашего проекта полива любого масштаба. наши решения для умного полива является одним из.
3 основных клапана Категория
Определите правильный тип клапана в соответствии с потребностями вашей системы полива
Шаровой кран с электроприводом
Для систем с низким давлением и малым диаметром используются шаровые краны с электроприводом. Благодаря своей аккумуляторной конструкции, перепад давления минимален, и они работают в совместимости с беспроводными блоками управления.
- Низкий перепад давления — минимальное энергопотребление
- Беспроводное управление с помощью батарейного мотора
- Идеально подходит для полива сада и ландшафта
- Компактная конструкция, легкий монтаж
Дисковый затвор с электроприводом
Дисковые (баттерфляй) клапаны с высокомоментным электроприводом 24V AC. Полностью совместимы с промышленной автоматизацией, SCADA, PLC и системами умного полива, обеспечивают пошаговое управление потоком.
- Высокий крутящий момент — надежное управление на больших диаметрах
- 24V AC — совместимо с системами автоматизации и SCADA
- Пошаговое управление открытием/закрытием
- Промышленные и крупномасштабные проекты
Пластиковый соленоидный клапан
Диаметры от ¾ дюйма до 6 дюймов при давлении 10 бар. Благодаря легкому весу, высокой прочности и простоте использования, это наиболее предпочтительный тип клапана для сельскохозяйственного орошения.
- 10 бар (PN10)
- Варианты 9V DC Latch и 24V AC
- Легкий, устойчивый к коррозии
- Наиболее предпочтительным в сельскохозяйственном орошении
Пластиковый соленоидный клапан Подтипы
Пластиковые соленоидные клапаны диаметром от ¾ дюйма до 6 дюймов, выдерживающие давление до 10 бар. Варианты с резьбовым, фланцевым и угловым корпусом.
Пластиковые гидравлические соленоидные клапаны являются наиболее распространенным типом клапанов в сельскохозяйственном орошении. Работая с помощью электромагнитной катушки (соленоида), они обеспечивают быстрый и надежный контроль воды за миллисекунды. Благодаря легкому корпусу из пластикового композита, они обеспечивают полную коррозионную стойкость, простоту установки и долговечность, не требующую обслуживания. Производятся с резьбовыми, фланцевыми и открытыми вариантами корпуса в широком диапазоне диаметров от 3/4 дюйма до 6 дюймов.
Существуют две основные альтернативы по выбору источника питания: технология 9V DC Latch (импульсный соленоид) позволяет работать от батареи и в беспроводных системах с минимальным энергопотреблением — один 9V аккумулятор может обеспечить сотни циклов открытия-закрытия. Вариант 24V AC предпочтителен для стационарных установок с сетевым питанием и централизованных систем полива. Для получения подробной технической информации к нашему руководству по выбору соленоидных клапанов вы можете ознакомиться.
Резьбовой электромагнитный клапан
Диаметр 3/4" – 2,5". Легкое, экономичное решение для капельного и спринклерного полива. Корпус из коррозионностойкого пластикового композита.
Угловой резьбовой соленоидный клапан
Диаметр 2" – 2½", корпус с углом 90°. Точный контроль воды при высокой производительности в крупномасштабных проектах.
Фланцевый соленоидный клапан
Подходит для крупномасштабных проектов с фланцевым соединением. Широкий диапазон диаметров и высокая пропускная способность.
Угловой фланцевый соленоидный клапан
Диаметр ¾" – 4", возможность контроля давления. С УФ-защитой, для профессиональных ирригационных проектов.

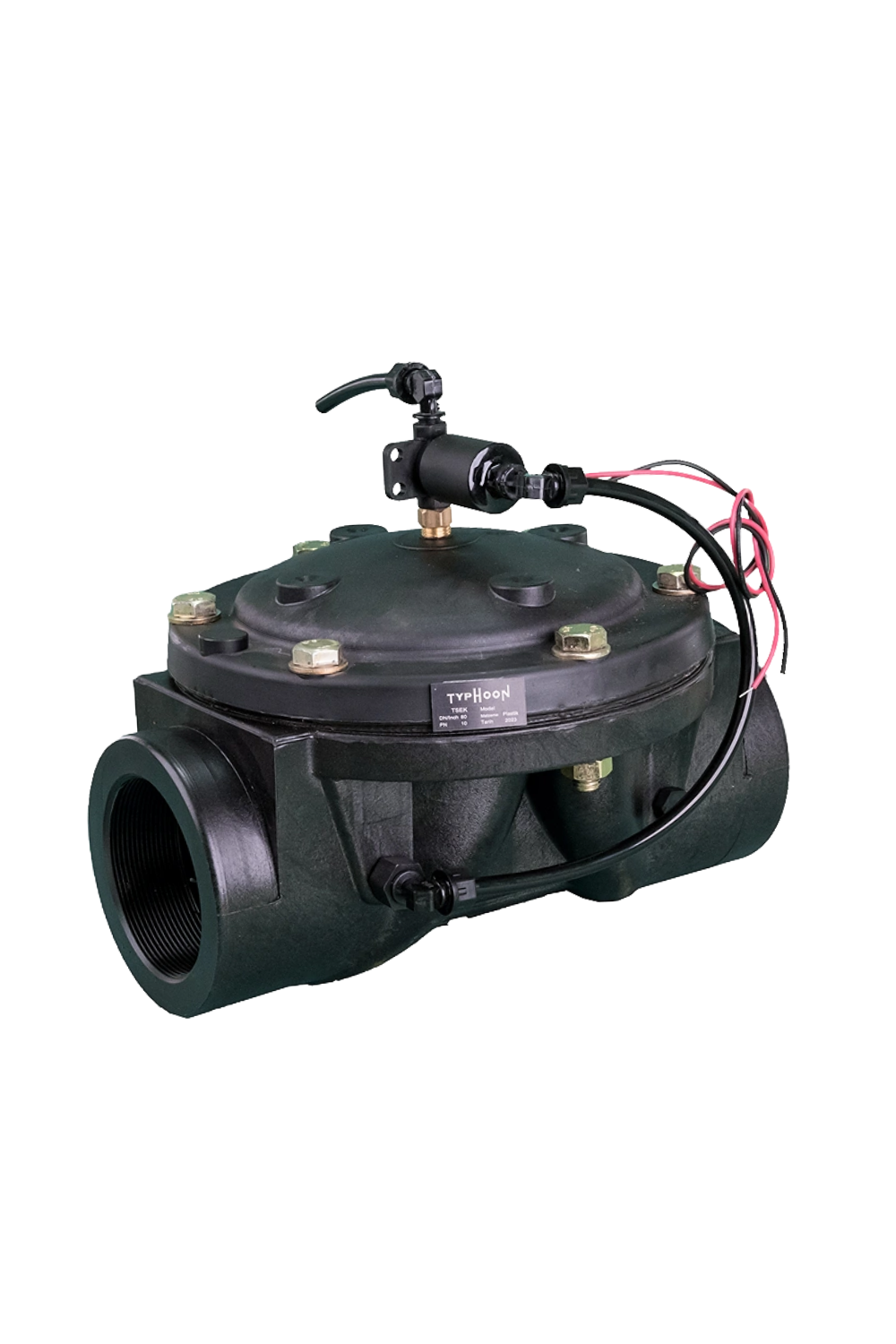

Соленоидный клапан с большим корпусом и резьбовым соединением
Крупногабаритное резьбовое соединение для проектов, требующих высокой скорости потока. Выдерживает давление 10 бар.
Литой и пластиковый соленоидный клапан Сравнение
Изучите технические различия и идеальные области применения двух типов корпусов соленоидных клапанов
Пластиковый соленоидный клапан
Фаворит для сельскохозяйственного полива
- Сопротивление давлению10 бар (PN10)
- Макс. Диаметр6 дюймов (DN150)
- Материал корпусаПластиковый композит
- ВесОчень легкий
- Коррозионная стойкостьОтлично
- Простота установкиОчень просто
- ЦенаЭкономичный
- Идеальное применениеСельскохозяйственный полив, сад
- Вариант питания9V DC Latch / 24V AC
Чугунный соленоидный клапан
Промышленная прочность
- Сопротивление давлению16 бар (PN16)
- Макс. Диаметр10 дюймов (DN250)
- Материал корпусаКовкий чугун
- ВесТяжелый
- Коррозионная стойкостьХорошо (Окрашенный)
- Простота установкиСредняя (тяжелая)
- ЦенаПремиум
- Идеальное применениеПромышленность, инфраструктура
- Вариант питания9V DC Latch / 24V AC
DC Latch Solenoid Технология
Основной элемент систем беспроводного полива: максимальный контроль при минимальном энергопотреблении
Соленоид с фиксацией (latching solenoid) изменяет положение клапана коротким электрическим импульсом и сохраняет последнее положение даже при отключении питания. Эта функция является большим преимуществом для беспроводных систем полива, работающих от батарей.
9V DC Latch соленоидные клапаны открываются и закрываются импульсным током всего в несколько миллисекунд. Благодаря этому один 9-вольтный аккумулятор обеспечивает сотни циклов открытия-закрытия. Esular беспроводные блоки управления клапанами обеспечивает полную поддержку DC Latch.
24V AC а соленоидные клапаны используются на стационарных объектах, требующих постоянного энергоснабжения. На насосных станциях с сетевым питанием или GSM 24V управляющий блок предпочитается вместе с.
Все типы клапанов Бок о бок
| Характеристика | Шаровой кран | Дисковый (баттерфляй) клапан | Пластиковый соленоидный | Литой соленоидный |
|---|---|---|---|---|
| Принцип работы | Электропривод | Привод | Электромагнитный | Электромагнитный |
| Диапазон диаметров | ½" – 1" | 2" – 12" | ¾" – 6" | ¾" – 10" |
| Давление (бар) | Низкий | PN10–16 | PN10 | PN16 |
| Энергия | Батарейный мотор | 24V AC | 9V DC / 24V AC | 9V DC / 24V AC |
| Скорость открытия | ~10 секунд | ~30 секунд | <1 секунды | <1 секунды |
| Регулирование потока | Полностью открыт/закрыт | Поэтапный | Полностью открыт/закрыт | Полностью открыт/закрыт |
| Потеря давления | Очень низкий | Низкий | Средний | Средний |
| Вес | Легкий | Средний | Легкий | Тяжелый |
| Беспроводная совместимость | ✅ На батарейках | ❌ Сеть | ✅ DC Latch | ✅ DC Latch |
| Автоматизация | Esular Control | SCADA/PLC | Esular Control | Esular Control |
Какой тип клапана Выбрать?
Определите идеальный тип клапана в соответствии с вашей областью применения
Сад и ландшафт
Шаровой кран низкого давления или пластиковый соленоидный клапан. Практичное использование с беспроводным управлением.
Сельскохозяйственное орошение
Пластиковый соленоидный клапан (DC Latch). Диаметр 3/4" – 6", выдерживает давление 10 бар. Наиболее предпочтительное решение.
Промышленность и инфраструктура
Литой соленоидный клапан или дисковый клапан. Давление 16 бар, для крупных проектов до 10" диаметра.
Беспроводной и солнечный
9V DC Latch соленоидный клапан + беспроводной блок управления. Автономная автоматизация полива.
