Genel Özellikler
- GSM, GPS ve LoRa (RF) ile uzaktan kontrol ve izleme; Esular mobil uygulaması ve esular.com platformu ile tam entegre.
- 4 vana portu (V1–V4): 9–12V selenoid/motorlu vana sürme veya toprak nem sensörü probu bağlantısı.
- 2 puls girişi (P1, P2): kuru kontak / open-collector — su sayacı, yağmur ölçer vb.
- 2 kanal 4–20 mA sensör girişi; döngü beslemesi (12V) cihaz üzerinden sağlanır.
- I2C sensör portu: sıcaklık, CO2 vb. I2C destekleyen harici sensörler.
- RS-485 (A/B) haberleşme.
- Solar destek: 5–9V panel girişi ile şebekeden bağımsız çalışma.
- Harici cihazlar için besleme çıkışları: 9–15V ve 3.6–4.2V (düşük akım).
- Opsiyonel TTL seviye seri/IO portları (genişleme için).
Elektriksel Özellikler
- Besleme Gerilimi: 12–24V DC (Terminal:
24/gnd). - Solar Panel Girişi: 5–9V (Terminal:
SLR/gnd) — önerilen panel: 6V / 400 mA. - Vana Çıkışları (V1–V4): 9–12V; selenoid veya motorlu vana, ya da toprak nem sensörü probu.
- Puls Girişleri (P1, P2): kuru kontak / open-collector. Harici enerji verilmez.
- Analog Girişler (4-20M ×2): 4–20 mA; döngü beslemesi 12V (2 telli loop sensörler doğrudan bağlanır).
- Harici Besleme Çıkışı: 9–15V (Terminal:
9-15V). - Düşük Akım Çıkışı: 3.6–4.2V (Terminal:
S3V6). - I2C Portu:
SDA · SCL · GND · S3V6 · 3V6. - RS-485 Haberleşme:
A/B. - TTL Portlar:
GND·RXD0·TRXD0·3V6veRXD1·TXD1·IO1·IO2— TTL seviye (RS-232 bağlamayın). - Anten Bağlantıları: GPS, GSM ve LoRa (kart üzerinde
RF).
Terminal Bağlantıları

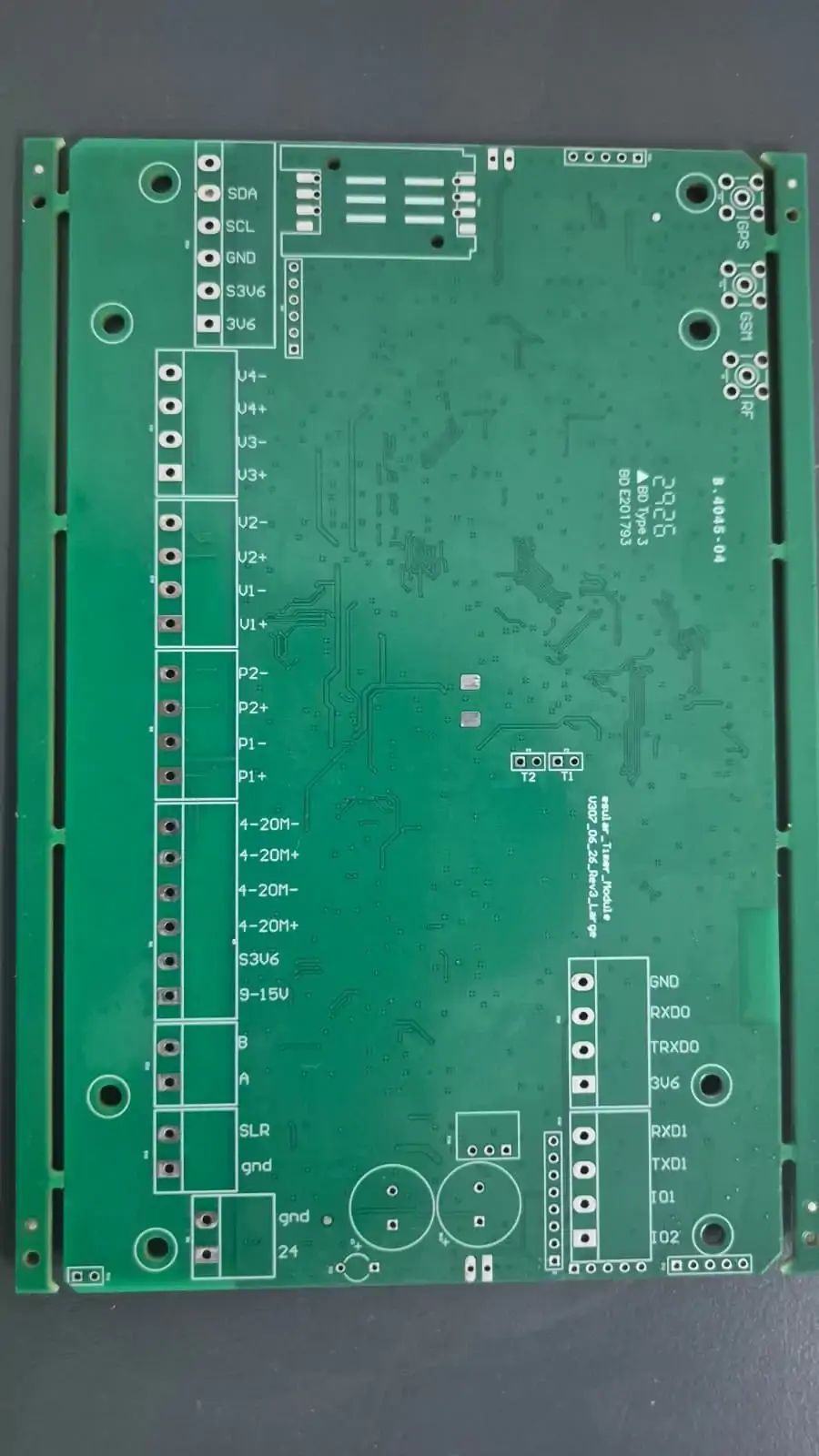

Smart Controller V307 Rev3 — kart üzerinde terminal yerleşimi
P1 / P2 puls girişlerine kesinlikle harici enerji vermeyin.
Bu uçlar yalnız kuru kontak veya open-collector sinyal içindir; gerilim uygulanması cihaza kalıcı hasar verir.
| Terminal | Tür | Değer | Açıklama |
|---|---|---|---|
24 / gnd | Giriş | 12–24V DC | Ana enerji girişi. Polariteye dikkat edin. |
SLR / gnd | Giriş | 5–9V | Solar panel girişi. Önerilen panel: 6V / 400 mA. |
V1± … V4± | Çıkış | 9–12V | Selenoid/motorlu vana çıkışı veya toprak nem sensörü probu bağlantısı. Port işlevi uygulamadan tanımlanır. |
P1±, P2± | Giriş | Kuru kontak / open-collector | Puls girişleri (su sayacı, yağmur ölçer vb.). Harici enerji verilmez! |
4-20M± (2 kanal) | Giriş | 4–20 mA | Analog sensör girişi; döngü üzerinde 12V besleme sağlar. |
9-15V | Çıkış | 9–15V | Harici cihaz beslemesi için enerji çıkışı. |
S3V6 | Çıkış | 3.6–4.2V | Harici düşük akım besleme çıkışı. |
SDA·SCL·GND·S3V6·3V6 | Port | I2C | Harici I2C sensör portu: sıcaklık, CO2 vb. |
A / B | Haberleşme | RS-485 | A–A, B–B eşleştirilir; bükümlü çift kablo önerilir. |
GND·RXD0·TRXD0·3V6RXD1·TXD1·IO1·IO2 | Port | TTL seviye | Opsiyonel TTL seri/IO portları. TTL dışı seviye (örn. RS-232) bağlamayın. |
GPS · GSM · RF | Anten | — | RF = LoRa anteni, GSM = GSM anteni, GPS = GPS anteni. T1/T2 üretici test noktalarıdır. |
Bağlantı Rehberi
- Enerji (24/gnd): 12–24V DC kaynağın (+) ucunu
24, (−) ucunugndklemensine bağlayın. Enerjiyi tüm bağlantılar bitince verin. - Solar (SLR/gnd): 5–9V paneli (+)
SLR, (−)gndolacak şekilde bağlayın; paneli gölgesiz, güneye bakan konuma yerleştirin. - Vanalar (V1–V4): 9–12V uyumlu vananın uçlarını ilgili portun
+/−klemensine bağlayın. Toprak nem probu da aynı portlara bağlanabilir; işlev uygulamadan seçilir. - Puls (P1/P2): Sayaç/ölçerin sinyal uçlarını bağlayın; open-collector cihazda kollektör
+, GND−uca gelir. Uçlara gerilim vermeyin. - 4–20 mA: 2 telli loop sensörü doğrudan
4-20M+/4-20M−uçlarına bağlayın; ek besleme gerekmez. - RS-485 (A/B): Karşı cihazın A ucunu A'ya, B ucunu B'ye bağlayın; bükümlü çift kablo kullanın.
- Antenler + SIM: LoRa antenini
RF, GSM anteniniGSM, GPS anteniniGPSçıkışına takın; SIM kartı enerji kesikken yerleştirin.
Kartı doğrudan güneş, yağmur ve neme karşı korumalı bir muhafaza/pano içinde kullanın. Kablo uçlarını yüksükle sonlandırın.
Kapak Etiketi (17×10 cm)
Etiket, kartın klemens yerleşimini birebir gösterir: kutu üst kapağına yapıştırıldığında her grup, altındaki gerçek klemensin hizasına gelir. Ayrıntılı açıklamalar bu kılavuzdadır; etikette yalnız grup adları bulunur.
Baskı notu: Yazdırırken ölçek %100 / "Gerçek boyut" seçin ("Sayfaya sığdır" 170×100 mm ölçüyü bozar). Matbaa için "SVG İndir" ile vektör dosyayı kullanın.
İlk Çalıştırma
- Tüm bağlantıları ve polariteleri son kez kontrol edin.
- SIM kartın takılı, antenlerin bağlı olduğundan emin olun ve enerjiyi verin.
- Esular mobil uygulamasını indirip hesabınızla giriş yapın.
- Cihaz ekleme adımlarıyla Smart Controller'ı işletmenize tanımlayın; vana/sensör port ayarlarını uygulamadan yapın.
- Bir vana açma-kapama testi yaparak kurulumu doğrulayın.
Sorun Giderme
| Belirti | Kontrol Edilecekler |
|---|---|
| Cihaz açılmıyor | Besleme 12–24V DC aralığında mı, polarite doğru mu, klemensler sıkı mı? |
| GSM bağlantısı yok | SIM takılı ve aktif mi, GSM anteni bağlı mı, konumda kapsama var mı? |
| Vana çalışmıyor | Vana 9–12V uyumlu mu, +/− doğru mu, kablo kesiti/mesafe uygun mu, uygulamada port tanımı doğru mu? |
| 4–20 mA okunmuyor | Döngü yönü (+/−) doğru mu, sensör 2 telli loop tipinde mi, kanal ayarı doğru mu? |
| Puls sayılmıyor | Çıkış kuru kontak/open-collector mü, kutuplar doğru mu? Uçlara gerilim verilmediğinden emin olun. |
| Solar şarj etmiyor | Panel 5–9V aralığında mı, gölgelenme var mı, polarite doğru mu? |
Sorun devam ederse cihazı açmadan destek ekibimize başvurun; yetkisiz müdahale garantiyi geçersiz kılar.
Garanti ve Destek
- Ürünlerimiz standart olarak en az 2 yıl üretici garantilidir; kesin süre ürün sayfasında belirtilir.
- Uygun ürünlerde opsiyonel Kasko Garanti (koşulsuz arıza giderimi, ikame cihaz, kargo dahil) sunulur — detaylar.
- Destek: +90 850 303 49 91 · [email protected] · esular.com
