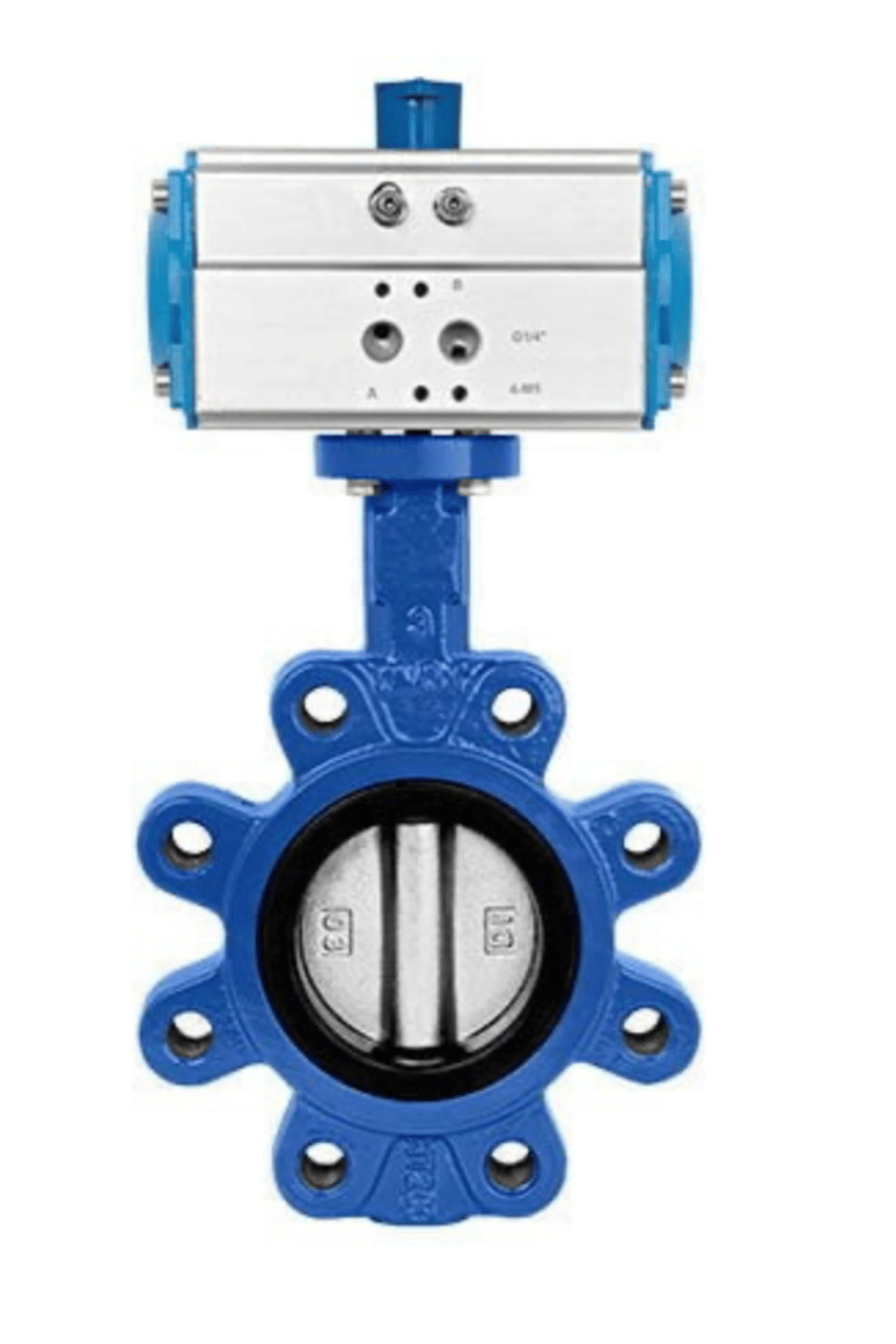

Беспроводной интеллектуальный блок управления клапаном — Совместим с клапанами с актуатором
Этот беспроводной интеллектуальный блок управления клапаном, разработанный Esular, специально предназначен для клапанов с актуатором 24V DC. Система, устраняющая проблемы с энергией и кабелями, благодаря солнечной панели обеспечивает практичное использование...
Технические характеристики
| Размер | 180 x 110 x 70 мм |
|---|
Документы
Описание продукта
Этот беспроводной интеллектуальный блок управления клапаном, разработанный Esular, специально предназначен для клапанов с актуатором 24V DC.
Система, устраняющая проблемы с электроэнергией и прокладкой кабелей в сельскохозяйственных зонах, обеспечивает практичное использование вашей системы орошения благодаря полностью беспроводной структуре и функции зарядки от собственной солнечной панели.
Управление клапаном с актуатором и сбор данных с датчиков осуществляются полностью через беспроводное управление, предлагая как полное открытие/закрытие, так и функцию пропорционального управления (0-100%).
Беспроводной интеллектуальный блок управления клапаном со встроенной солнечной панелью — Решение для клапанов с актуатором
Специально разработанный для систем сельскохозяйственного и ландшафтного орошения, Беспроводной интеллектуальный блок управления клапаном Esular позволяет легко управлять вашими клапанами с актуатором 24V DC через центральную систему. Благодаря функциям полного открытия/закрытия и пропорционального управления, вы можете осуществлять точный контроль расхода в вашей системе орошения.
Беспроводная установка и практичное использование
При установке не требуется сложная кабельная разводка, внешняя энергия или дополнительная инфраструктура автоматизации. Это обеспечивает чрезвычайно практичное использование. Достаточно подключить устройство напрямую к клапану с актуатором 24V DC.
Работа от аккумулятора со встроенной солнечной панелью (Модель 1)
Благодаря интегрированной собственной солнечной панели и перезаряжаемому аккумулятору большой емкости 12V 5000mAh, устройство не нуждается во внешнем источнике питания. Это делает использование блока практичным даже в таких местах, как поля и сады, где энергетическая инфраструктура затруднена. Устройство продолжает работать даже при перебоях в подаче электроэнергии.
Гибкие варианты питания и управления
Предлагается 4 варианта моделей для различных нужд:
- Модель 1: Солнечная панель + беспроводное управление + аккумулятор 12V 5000mAh — Полностью автономная работа
- Модель 2: Питание от сети + беспроводное управление + аккумулятор 12V 5000mAh — Резервное питание при отключении электричества
- Модель 3: Питание от сети (12V-36V) + проводное управление + аккумулятор 12V 5000mAh — Управление внешним устройством
- Модель 4: Только питание от сети + проводное управление — Экономичное решение
Функция пропорционального управления (Модели 1 и 2)
Первые две модели могут управлять клапаном с актуатором не только в режиме открытия/закрытия, но и с помощью точного пропорционального управления от 0 до 100%. Благодаря этой функции вы можете регулировать расход полива в соответствии с потребностями, экономить воду и обеспечивать оптимальный полив в разные периоды роста растений.
Дальность беспроводного управления до 10 км (Модели 1 и 2)
Благодаря мощной технологии LoRa/LoRaWAN вы можете считывать информацию о состоянии ваших клапанов с актуатором и осуществлять беспроводное управление ими на расстоянии около 10 км. Вы можете отслеживать положение клапана, процент открытия и информацию о состоянии в режиме реального времени.
Легкое масштабирование
Функция Plug&Play позволяет добавить в систему новый блок управления клапаном с актуатором всего за несколько минут. Возможность легкого добавления и удаления устройств без необходимости перенастройки всей системы обеспечивает гибкость и практичное использование в ваших проектах.
Общие характеристики
- Полная совместимость с клапанами с актуатором 24V DC.
- Модели 1 и 2: Функция пропорционального управления от 0 до 100%.
- Модели 3 и 4: Полное управление открытием/закрытием.
- Модель 1: Беспроводное управление, встроенная солнечная панель и аккумулятор — отсутствие необходимости в дополнительной энергии.
- Модель 2: Питание от сети + беспроводное управление + система резервного аккумулятора.
- Модель 3: Вход питания 12V-36V + выводы проводного управления + резервный аккумулятор.
- Модель 4: Только питание от сети + проводное управление.
- Отсутствие потери данных при выключении и включении.
- Модели 1 и 2: Связь по протоколу LoRaWAN с модуляцией LoRa.
- Частотный диапазон EU-868 МГц и выходная мощность 14 дБ.
- 8-канальный стандартный приемопередатчик LoRa/LoRaWAN.
- Полная совместимость с сетями LoRaWAN.
- Наличие разъемов для внешней и внутренней антенн.
- Модели 1 и 2: Процессы конфигурации могут выполняться через систему с помощью беспроводного управления.
- Работа в режиме Ultra Low Power для исключения лишнего энергопотребления.
- Беспроводная связь точка-точка до 5 км (до 10 км в сети LoRaWAN до базовой станции).
- Рабочая температура от -40°C до +85°C.
- Водонепроницаемый корпус IP68.
- Модель 1: Продолжает работу при отключении электроэнергии.
- Модели 2 и 3: Автоматическое закрытие при отключении энергии и безопасное открытие/закрытие с помощью аккумулятора.
- Обратная связь о положении клапана в реальном времени (Модели 1 и 2).
Области применения
- Приложения для умного сельского хозяйства (Беспроводное управление клапанами)
- Умные теплицы (Управление клапанами с актуатором)
- Умный ландшафтный дизайн (Практичный контроль орошения)
- Вертикальное земледелие
- Интеллектуальные системы орошения (Пропорциональный контроль расхода)
- Гидропоника (беспочвенное земледелие)
- Точное земледелие
- Системы SCADA
- IoT (Интернет вещей)
- Решения для умного полива парков и садов (Практичная установка)
- Приложения с датчиками LoRa / LoRaWAN
- Автоматизация проращивания и укоренения
- Крупномасштабные проекты орошения
Модели и сравнение
4 варианта различных моделей
Что такое клапан с актуатором и его преимущества
Технология клапанов с актуатором
Клапаны с актуатором — это незаменимые компоненты современных систем орошения, управляющие открытием и закрытием клапана с помощью электроприводного механизма. Они предлагают множество преимуществ по сравнению с электромагнитными (соленоидными) клапанами:
- Пропорциональное управление: Обеспечивает не только открытие/закрытие, но и точный контроль положения от 0 до 100%. Это позволяет регулировать расход полива в зависимости от потребностей.
- Большие размеры клапанов: Актуаторы обеспечивают высокий крутящий момент даже для клапанов большого диаметра, гарантируя надежную работу.
- Обратная связь по положению: Вы можете считывать и подтверждать положение клапана в реальном времени.
- Плавное открытие/закрытие: Снижает риск гидравлического удара (water hammer) и продлевает срок службы системы.
- Низкое энергопотребление: Потребляет энергию только при изменении положения клапана, используя минимальное количество энергии для поддержания позиции.
- Долгий срок службы: Благодаря механической конструкции выдерживает миллионы рабочих циклов.
Блок управления клапаном с актуатором от Esular объединяет все преимущества этой технологии с беспроводным управлением и практичным использованием, предлагая идеальное решение для современных систем орошения.
Экономия воды с пропорциональным управлением
Эффективность с точным контролем расхода
Функция пропорционального управления в Моделях 1 и 2 производит революцию в вашей системе орошения. В отличие от традиционных систем включения/выключения, вы можете удерживать клапан в любом положении от 0 до 100%.
Преимущества пропорционального управления:
- Экономия воды: Предотвращает потери, используя ровно столько воды, сколько необходимо. Например, при ночном поливе вы можете открыть клапан на 40%, чтобы поливать с меньшим расходом.
- Настройка по периодам роста растений: Получайте оптимальные результаты, устанавливая открытие на 20% в период прорастания рассады, на 60% в период активного роста и на 100% в период созревания.
- Управление давлением: Контролируйте давление в системе, чтобы уменьшить износ труб и продлить срок службы насоса.
- Разный расход для разных зон: В одной системе подавайте разное количество воды в каждую зону в зависимости от структуры почвы и типа растений.
- Плавный пуск/остановка: Предотвращает гидроудар, продлевая срок службы системы и обеспечивая защиту насоса.
Ваша система обеспечивает полную автоматизацию и максимальную эффективность, управляя каждым клапаном в отдельности из центра управления. Благодаря практичному использованию вы можете выполнять все эти операции удаленно одним щелчком мыши.
Руководство по выбору модели
Какая модель подходит именно Вам?
Мы поможем вам выбрать правильную модель в соответствии с вашими потребностями:
Модель 1 — Солнечная панель + Беспроводная связь
Идеально для: Полей и садов без электрической инфраструктуры, открытых площадок с доступом к солнечному свету, пользователей, которым нужна полная автономность.
Преимущества: Не требует кабелей, нулевые счета за электроэнергию, не зависит от перебоев в сети, полное пропорциональное управление, дальность беспроводного управления до 10 км.
Модель 2 — Питание от сети + Беспроводная связь
Идеально для: Мест с электричеством, но возможными перебоями, теплиц и закрытых помещений, коммерческих предприятий, требующих высокой надежности.
Преимущества: Постоянное питание + резервный аккумулятор, полное пропорциональное управление, автоматическое безопасное закрытие при отключении энергии, дальность беспроводного управления до 10 км.
Модель 3 — Питание от сети + Проводное управление
Идеально для: Пользователей, желающих обновить существующие проводные системы, объектов, использующих системы ПЛК или SCADA, приложений, где достаточно простого открытия/закрытия.
Преимущества: Легкая интеграция с существующими системами, гарантия резервного аккумулятора, экономичное решение, широкий диапазон напряжения 12-36V.
Модель 4 — Только питание от сети
Идеально для: Пользователей, ищущих бюджетное решение, зон с постоянным электроснабжением, простых приложений открытия/закрытия.
Преимущества: Самый экономичный вариант, простая установка, низкие затраты на обслуживание.
Преимущества беспроводных систем и практическое использование
Почему беспроводная система?
Беспроводные системы предлагают множество преимуществ по сравнению с проводными. Вот основные достоинства Беспроводного блока управления клапаном с актуатором Esular и детали его практичного использования:
Простота установки и низкая стоимость: Не требует прокладки кабелей. Отсутствие необходимости в физических кабелях снижает трудозатраты и расходы. Благодаря структуре Plug&Play устройства можно разместить и ввести в эксплуатацию в короткие сроки. Это огромное преимущество для практичного использования при установке.
Гибкость и мобильность: При изменении планировки поля или теплицы устройства можно легко переместить. Новые устройства могут быть добавлены по мере необходимости. Эта гибкость повышает практичность использования системы.
Широкая зона покрытия и беспроводной контроль: Обеспечивает возможность удаленного доступа и беспроводного управления. Беспроводные сети могут быть развернуты на обширных территориях. Данные можно отслеживать и контролировать удаленно через интернет. Удаленное беспроводное управление и пропорциональная настройка клапанов с актуатором значительно снижают рабочую нагрузку.
Простота обслуживания: Затраты на техническое обслуживание снижаются, так как отсутствуют физические повреждения кабелей, такие как обрывы или износ. Беспроводные системы легко обновляются с помощью программного обеспечения, что также является частью практичного использования.
Снижение потребности в рабочей силе: В отличие от проводных систем, здесь не требуются раскопки по всему участку, прокладка и обслуживание кабелей. Клапаны с актуатором, датчики, системы полива и фертигации можно контролировать удаленно. Это сводит к минимуму необходимость физического присутствия в поле или теплице и максимизирует практичность использования.
Мониторинг в реальном времени: Мгновенно отслеживайте все параметры, такие как положение клапанов, процент открытия и состояние питания. Управляйте своей системой со смартфона или компьютера.
Беспроводные системы Esular со встроенными солнечными панелями повышают эффективность сельскохозяйственного производства, снижая при этом операционные расходы, и позволяют фермерам и производителям переходить на более устойчивые и умные методы ведения хозяйства. Система полностью ориентирована на практичное использование.
