Дисковый затвор с электроприводом
Межфланцевый дисковый затвор типа Lug с электроприводом. Электроприводы — это тип приводов, которые осуществляют открытие и закрытие клапанов с помощью электродвигателя. Сила, создаваемая двигателем, преобразуется в круговое движение через зубчатый механизм внутри корпуса. Таким образом, обеспечивается открытие и закрытие...
Документы
Описание продукта
Межфланцевый дисковый затвор типа Lug с электроприводом
Электроприводы — это тип приводов, которые осуществляют открытие и закрытие клапанов с помощью электродвигателя. Сила, создаваемая двигателем, преобразуется в круговое движение через зубчатый механизм внутри корпуса. Таким образом, обеспечивается постоянный крутящий момент на протяжении всего процесса открытия-закрытия.
Электроприводы обычно производятся с вариантами питания 24V DC и 220V AC. В качестве области применения они с уверенностью выбираются для шаровых кранов, дисковых затворов и всех типов клапанов, требующих кругового (поворотного) движения.
Межфланцевые дисковые затворы типа Lug с электроприводом обеспечивают надежный и эффективный контроль жидкостей в трубопроводах. Диск внутри затвора вращается с помощью вала, открывая или закрывая проход жидкости. Поскольку электропривод выполняет это движение автоматически, ручное вмешательство не требуется. Это одно из самых предпочтительных и надежных решений для промышленного применения.
Конструкция типа «Lug» позволяет снимать трубопровод с одной стороны благодаря пригодности для фланцевого соединения с обеих сторон. Эта особенность обеспечивает большое удобство при операциях по техническому обслуживанию и ремонту. Диск обычно изготавливается из нержавеющей стали, а в качестве материала корпуса предпочтение отдается высокопрочному чугуну GGG40.3. Таким образом, изделие обеспечивает высокую прочность, длительный срок службы и надежность.
Дисковый затвор типа Lug с электроприводом, уплотнением EPDM и диском из нержавеющей стали
Дисковый затвор типа Lug с электроприводом, уплотнением EPDM и диском из нержавеющей стали — это прочное и долговечное решение для управления потоком, обеспечивающее надежный контроль в промышленных жидкостных и газовых линиях. Благодаря высокой производительности, простоте монтажа и превосходным характеристикам герметичности он находит применение во многих секторах.
Превосходная герметичность с уплотнением EPDM
Материал EPDM обеспечивает высокую эластичность и герметичность благодаря своей эластомерной структуре. Он устойчив к воздействию озона, пара, кислот и щелочей, что позволяет безопасно использовать его в суровых условиях. Эти свойства обеспечивают длительную и безопасную работу в системах трубопроводной арматуры.
Простой монтаж с соединением типа Lug
Конструкция типа Lug обеспечивает практичную интеграцию во фланцевые трубопроводные системы. В то время как затвор снимается с одной стороны для обслуживания, другая сторона продолжает оставаться в системе. Таким образом, нет необходимости останавливать всю линию во время техобслуживания, что обеспечивает предприятиям значительные временные и финансовые преимущества.
Долговечность с диском из нержавеющей стали
Диск (клапан), выполняющий функцию открытия-закрытия затвора, изготовлен из нержавеющей стали. Он демонстрирует высокую устойчивость к коррозии и химикатам, обеспечивая длительный срок службы. Кроме того, поскольку он не подвержен деформации, он всегда обеспечивает точный и надежный контроль потока.
Широкая область применения
Этот тип затвора используется во многих отраслях промышленности, таких как очистка воды, производство энергии, перекачка химических веществ и производство продуктов питания. Благодаря своей гигиеничной структуре он также уверенно применяется в системах пищевой промышленности и питьевого водоснабжения.
Надежная работа в плане герметичности
Уплотнение EPDM сохраняет свою форму даже под высоким давлением, устраняя риск протечек. Совместимая структура уплотнения и корпуса позволяет системе работать бесперебойно.
Экспертиза для правильного выбора затвора
Каждое применение предъявляет свои технические требования. Правильная оценка таких факторов, как давление, температура, тип жидкости и диаметр затвора, имеет решающее значение для эффективной работы системы.
Области применения
Межфланцевые дисковые затворы типа Lug с электроприводом используются в широком спектре приложений:
- Водоочистные сооружения: Управление жидкостями с точным контролем потока
- Химическая промышленность: Безопасная передача кислых и щелочных жидкостей
- Энергетические установки: Контроль линий пара и горячей воды
- Пищевой сектор: Безопасное использование благодаря гигиеничной структуре
- Системы HVAC: Эффективное направление воздушных потоков
- Пожарные линии: Безопасность благодаря преимуществу быстрого открытия и закрытия
Характеристики продукта
- Класс защиты: IP67 – IP68
- Время срабатывания: 30 / 60 сек
- Температура окружающей среды: -30 °C ~ +60 °C
- Электрическое соединение: 1/2’’ с защитой от воды
- Корпус: Высокопрочный чугун GGG40.3
- Диск: AISI316 / AISI304 / AL-BR
- Вал: Нержавеющая сталь SS 416
- Диапазон температур: -10 °C ~ +110 °C
- Материал уплотнения: EPDM
- Диапазон диаметров: DN25 (1”) – DN300 (12”)
Преимущества

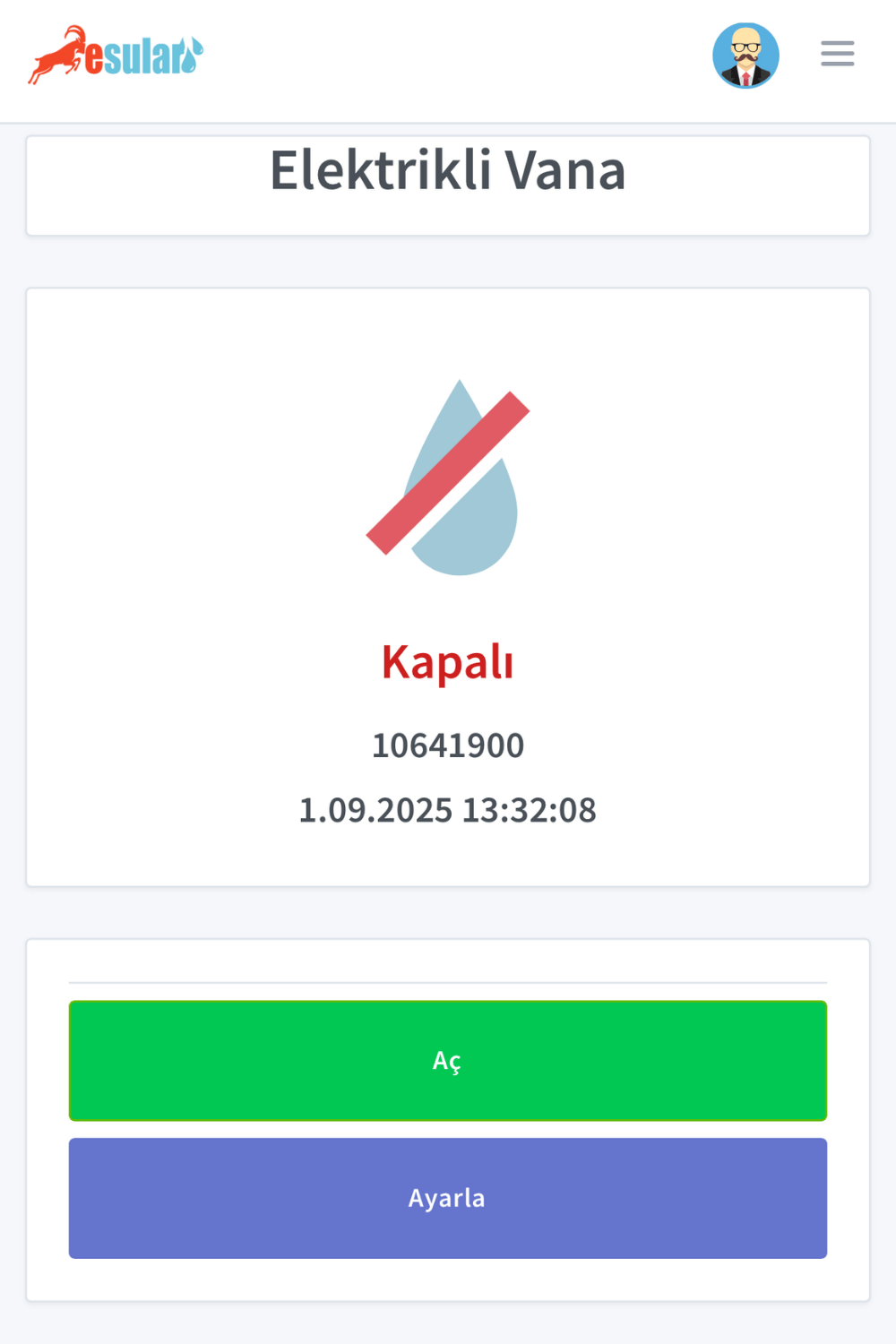

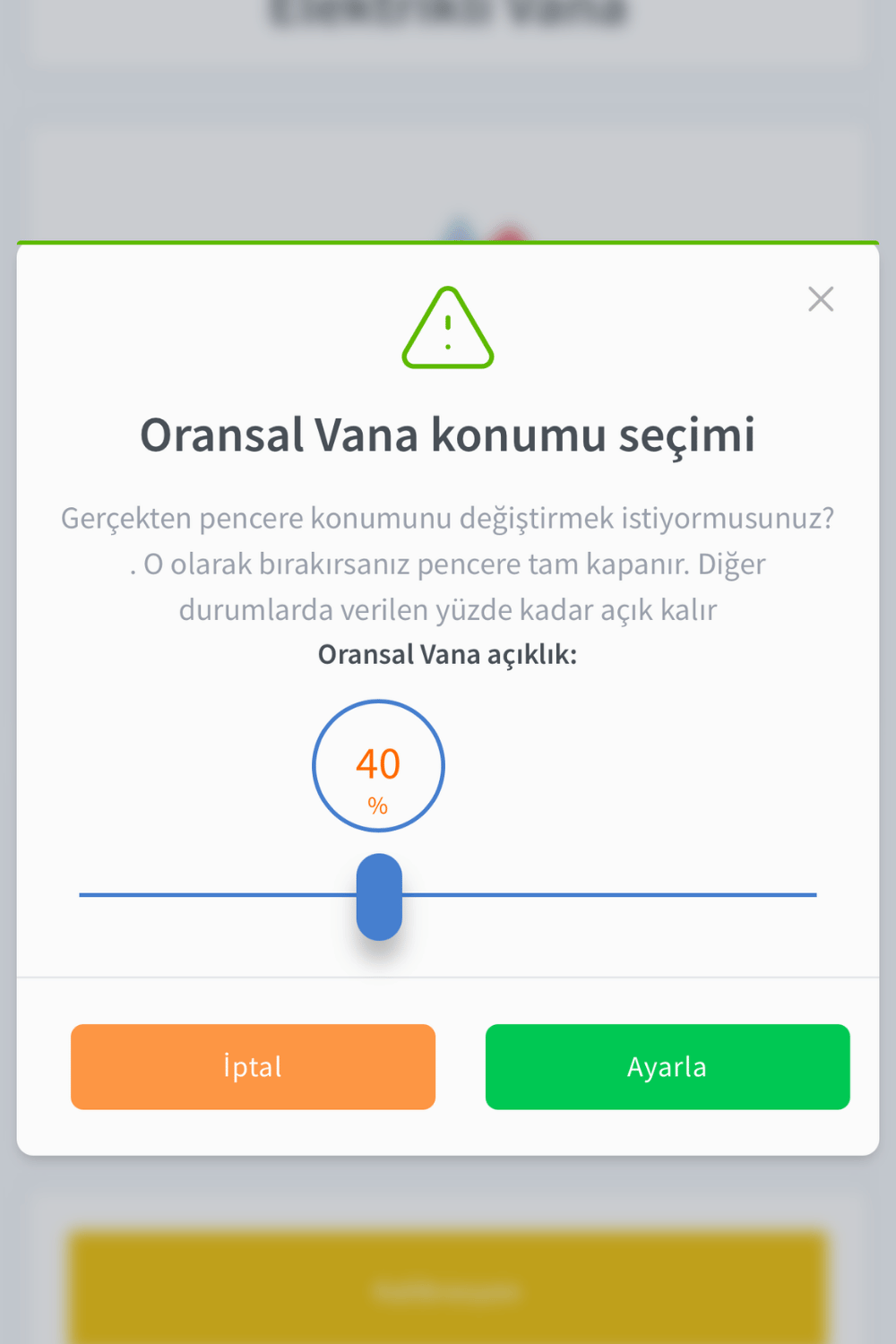

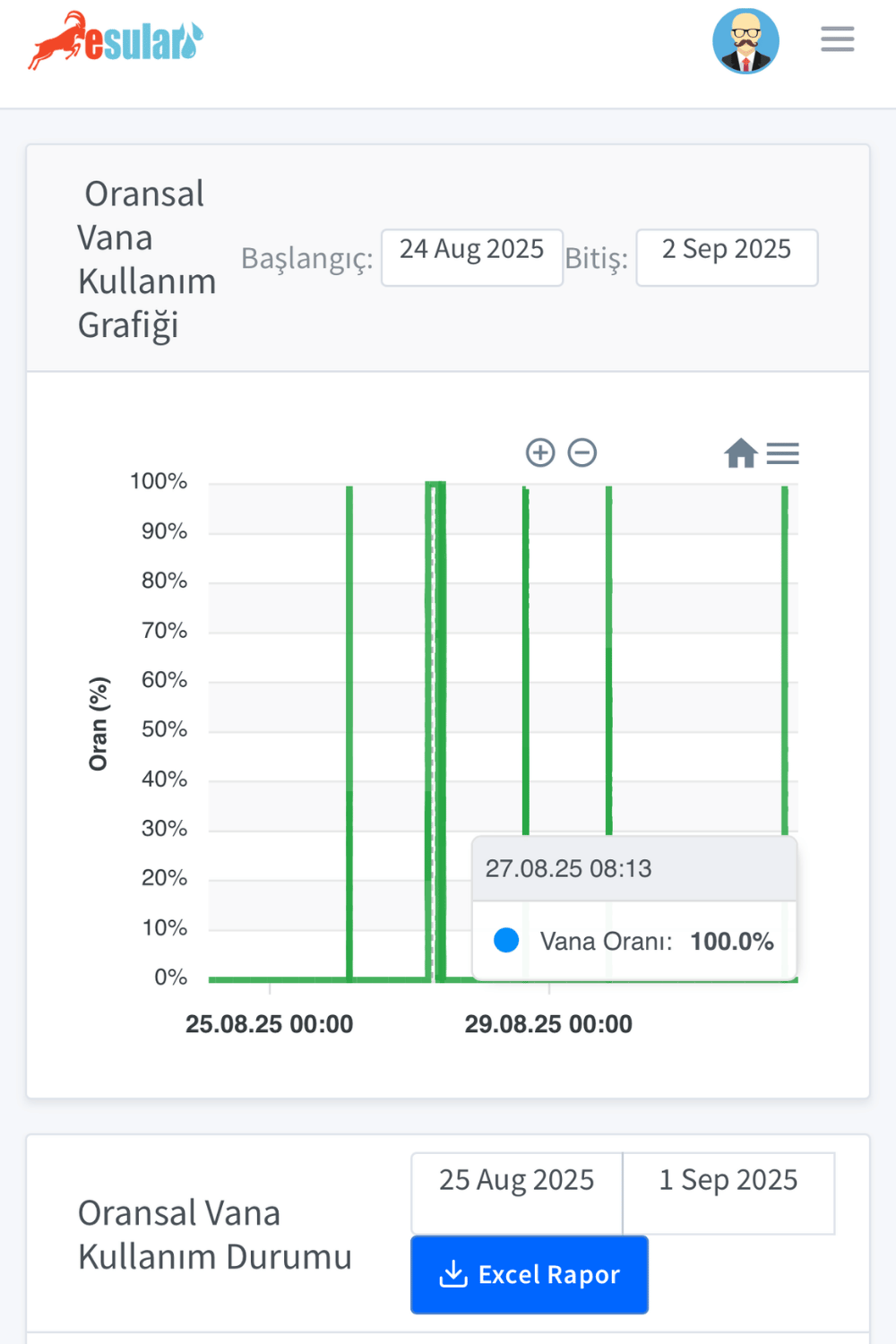

Дисковые затворы с электроприводом полностью совместимы с современными системами автоматизации. Благодаря функции дистанционного управления и мониторинга положение затвора можно отслеживать в режиме реального времени и при необходимости вмешиваться.
- Совместимость с автоматизацией и возможность дистанционного управления
- Высокая герметичность и устойчивость к давлению
- Быстрое время реагирования в экстренных ситуациях
- Экономичное и долговечное использование
Благодаря всем этим преимуществам межфланцевый дисковый затвор типа Lug с электроприводом предлагает безопасное, долговечное и эффективное решение для промышленного применения.
Общие характеристики
Техническая документация
Загрузите документы для получения подробной информации о продукте
Часто задаваемые вопросы
Sıkça Sorulan Sorular
Hangi besleme seçenekleri var?
Elektrikli aktüatörler genellikle 24V DC ve 220V AC besleme seçenekleriyle üretilir.
Lug tip tasarımın avantajı nedir?
Her iki taraftan flanşlı bağlantıya uygunluğu sayesinde boru hattı tek taraftan sökülebilir; bakım sırasında tüm hattın durmasına gerek kalmaz.
Malzeme yapısı nasıl?
Klape paslanmaz çelikten, gövde GGG40.3 pik dökümden üretilir; EPDM conta ozon, buhar, asit ve alkali ortamlara dirençli üstün sızdırmazlık sağlar.
Teknik değerleri nedir?
IP67-IP68 koruma sınıfı, 30/60 saniye hareket zamanı ve -30°C ile +60°C ortam sıcaklığı aralığında çalışma sunar.
Fiyat neden görünmüyor?
Bu ürün teklif usulü satılır; Teklif İste düğmesiyle bize ulaşın, ihtiyacınıza uygun yapılandırma ve fiyat bilgisi verelim.
