Беспроводной полив Автоматизация
Автономные и поддерживаемые IoT решения для автоматизации полива, не требующие проводки. Для полей, теплиц, садов и промышленных объектов.
Почему стоит выбрать беспроводную автоматизацию орошения?
Традиционная проводная автоматизация орошения — это структура, требующая дорогостоящей инфраструктуры, раскопок и обслуживания. Беспроводные IoT-решения устраняют эти проблемы.
Беспроводная автоматизация орошения Esular управляет клапанами и насосами без прокладки кабелей с помощью аккумуляторных устройств и радиотехнологии LoRa. Благодаря дальности действия 5-10 км, сроку службы батареи 10+ лет и установке plug-and-play, система применима в любом масштабе: от сельского хозяйства до промышленных объектов.
Как работает беспроводная автоматизация орошения?
Беспроводная автоматизация орошения Esular использует радиосвязь LoRa между аккумуляторными контроллерами на поле и центральным шлюзом (gateway).
Отправка команды
Создавайте графики полива через мобильное приложение или веб-панель, отправляйте команды ручного включения/выключения или настраивайте автоматические сценарии на основе пороговых значений датчиков.
Центральная станция
Центральная станция с подключением 4G/LTE получает команды от облачного сервера и распределяет их по полевым устройствам через радиосвязь LoRa. Одна станция может управлять сотнями устройств в радиусе 5 км.
Полевые устройства
Аккумуляторные устройства Smart Valve получают команду и открывают/закрывают электромагнитный клапан. Благодаря технологии 9V DC Latch энергия расходуется только в моменты открытия и закрытия.
Обратная связь
Полевые устройства передают в центр данные о положении клапана, уровне заряда батареи, давлении и потоке. Все данные отображаются в мобильном приложении в режиме реального времени.
Компоненты беспроводной автоматизации орошения
Благодаря модульной структуре Вы можете начать только с управления клапанами, а позже добавить датчики и управление насосом.
Центральная станция (Шлюз)
Мозг системы. Подключается к облачному серверу через 4G/LTE и к полевым устройствам через LoRa. Защита IP67, координация 200+ устройств в радиусе 5-10 км.
Работает энергонезависимо благодаря встроенному GPS, солнечной панели и вариантам внешнего питания.
Подробности о центральной станции →Smart Valve — Беспроводное управление клапаном
Аккумуляторный контроллер, устанавливаемый непосредственно на электромагнитный клапан. Срок службы батареи 10+ лет с 9V DC Latch. 2 независимых выхода для клапанов, IP67.
С опцией встроенного датчика давления система может обнаруживать засоры или прорывы, отслеживая давление в линии.
Подробности о Smart Valve →Датчики влажности почвы
Беспроводные датчики влажности, температуры и электропроводности (EC) измеряют реальную потребность почвы в воде, предотвращая избыточный полив.
Данные с датчиков могут быть связаны со сценариями автоматизации для определения интеллектуальных правил, таких как 'поливать при падении ниже порога влажности'.
Решения для точного орошения →Блок управления насосом
Беспроводной блок управления насосом дистанционно запускает/останавливает поливочный насос через LoRa или 4G. Поддержка трехфазных и однофазных насосов.
Функции безопасности: защита от сухого хода, аварийный сигнал перегрузки по току и автоматический повторный запуск.
GSM управление насосом →Датчики давления и расхода
Постоянно отслеживает давление в линии и скорость потока. Резкое падение давления указывает на прорыв трубы, а низкий поток — на засорение фильтра.
Вы можете отслеживать свои реальные расходы с помощью отчетов о потреблении воды.
Отслеживание счетчика воды →Климатическая станция
Решение о поливе принимается в зависимости от погодных условий с помощью датчиков ветра, осадков, влажности и температуры воздуха.
Такие сценарии, как «отложить дождевание при высокой скорости ветра» или «остановить весь полив, если идет дождь», применяются автоматически.
Руководство по метеостанции →Проводная vs Беспроводная автоматизация орошения
Традиционная проводная автоматизация требует физической прокладки кабеля к каждой точке. Беспроводные IoT-решения устраняют эти проблемы.
| Критерий | Проводная автоматизация | Беспроводная связь (Esular IoT) |
|---|---|---|
| Стоимость инфраструктуры | Высокая — кабель, трубы, раскопки, трансформатор | Низкая — только стоимость устройства, без раскопок |
| Время установки | Недели — раскопки, прокладка кабелей, электромонтажные работы | Часы — установка Plug-and-play |
| Диапазон | Ограничено длиной кабеля (100-500 м) | 5-10 км LoRa, неограниченный 4G/LTE |
| Масштабируемость | Сложно — для каждой новой точки нужен новый кабель | Просто — добавьте новое устройство и выполните сопряжение |
| Обслуживание | Повреждения кабеля, повреждения грызунами, коррозия | Минимум — замена батареи через 10+ лет |
| Нарушение ландшафта | Требуются раскопки — поле и ландшафт повреждаются | Без раскопок — ландшафт не нарушается |
| Источник энергии | Требуется электросеть | Батарея + опциональная солнечная панель 1-5 Вт |
| Данные и мониторинг | Ограничено или отсутствует | Облачный мониторинг и отчетность в реальном времени |
Сценарии применения
Беспроводная автоматизация орошения имеет широкий спектр применения: от небольших садов до крупных сельскохозяйственных предприятий.
Орошение полей — капельное и дождевание
Беспроводное управление системами капельного орошения или дождевания на обширных полях. Управляйте клапанами на нескольких участках из одного центра. При интеграции с датчиками влажности почвы предотвращается избыточный полив.
Руководство по капельному орошению →Автоматизация теплиц
В теплицах функции полива, вентиляции и отопления могут управляться по беспроводной связи. Оптимальные условия обеспечиваются за счет мониторинга влажности почвы, температуры воздуха и уровня CO₂. Точное дозирование удобрений благодаря интеграции с фертигацией.
Решения для автоматизации теплиц →Ландшафтное и садовое орошение
Автоматический полив вилл, отелей, парков и садов. Автоматические программы в ночное время, прекращение лишнего полива при обнаружении дождя. Поддержка нескольких зон.
Умный полив сада →Промышленное и муниципальное управление водными ресурсами
Охлаждающая вода на заводах, полив муниципальных парков и садов, распределение воды в организованных промышленных зонах (ОПЗ). Все данные о клапанах, насосах и датчиках на одном экране с панелью управления, похожей на SCADA. Обнаружение потерь и утечек воды.
Промышленное управление водными ресурсами →Рекомендуемые продукты
Готовые пакеты и компоненты для быстрого запуска беспроводной автоматизации орошения.
Базовый пакет умного полива
Центральная станция + 5 Smart Valve + датчик давления. Управление до 10 клапанов.

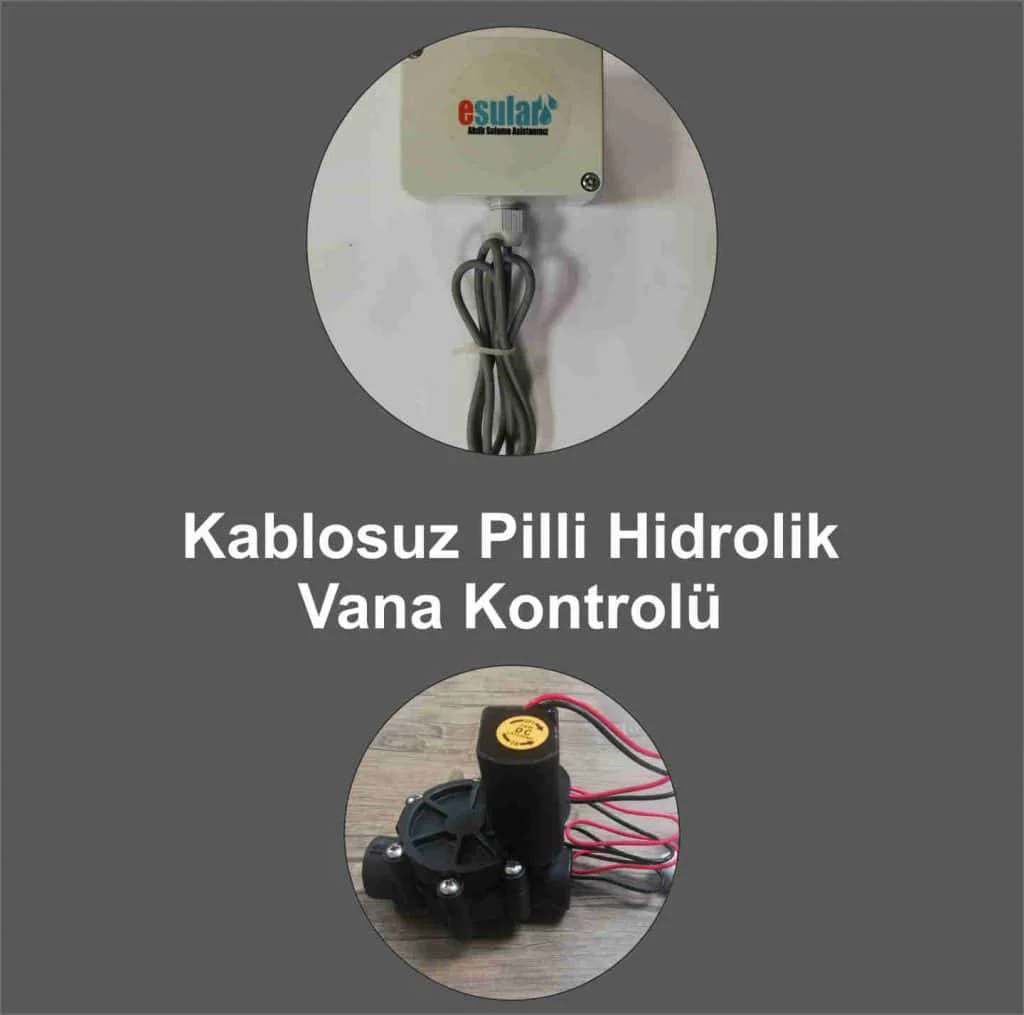

Smart Valve — Блок управления клапаном
Аккумуляторное, беспроводное управление электромагнитным клапаном с 2 выходами. Срок службы 10+ лет.
Резьбовой гидравлический электромагнитный клапан
С поддержкой 9V DC Latch. Варианты диаметра от 3/4" до 3".
Часто задаваемые вопросы
Это современная система управления поливом, которая дистанционно контролирует соленоидные клапаны и насосы с помощью автономных IoT-устройств без необходимости проводки. Полевые устройства подключаются к центральной станции с помощью технологии радиосвязи LoRa.
Технология Esular LoRa обеспечивает дальность действия 5-10 км на открытой местности. В зонах с препятствиями покрытие можно расширить с помощью ретрансляторов. В продуктах с подключением 4G/LTE ограничений по расстоянию нет.
Устройства Esular Smart Valve имеют срок службы батареи 10+ лет при 2 циклах полива в день. Благодаря технологии 9V DC Latch потребление в режиме ожидания практически равно нулю. Неограниченная эксплуатация с опциональной солнечной панелью 1-5 Вт.
Да, беспроводные контроллеры Esular устанавливаются непосредственно на существующие электромагнитные клапаны. Новые трубы или прокладка кабелей не требуются. Совместимы с клапанами типа 9V DC Latch или 24V AC.
