Drahtlose intelligente Ventilsteuerungseinheit – Kompatibel mit Stellantrieb-Ventilen
Diese von Esular entwickelte drahtlose intelligente Ventilsteuerungseinheit wurde speziell für 24V DC Stellantrieb-Ventile konzipiert. Das System beseitigt Energie- und Verkabelungshürden in der Landwirtschaft und bietet durch seinen kabellosen Aufbau und das integrierte Solarpanel eine praktische Lösung für Ihr Bewässerungssystem...
Teknik Özellikler
| Abmessungen | 180 x 110 x 70 mm |
|---|
Dokumente
Ürün Açıklaması
Diese von Esular entwickelte drahtlose intelligente Ventilsteuerungseinheit wurde speziell für 24V DC Stellantrieb-Ventile konzipiert. Das System eliminiert Energie- und Verkabelungsprobleme in landwirtschaftlichen Gebieten und bietet dank seines vollständig drahtlosen Aufbaus und der integrierten Solarpanel-Ladefunktion eine praktische Anwendung für Ihr Bewässerungssystem. Die Steuerung der Stellantrieb-Ventile und die Datenerfassung der Sensoren erfolgen vollständig über eine drahtlose Steuerung, die sowohl eine vollständige Ein-/Aus-Funktion als auch eine proportionale Steuerung (0-100%) ermöglicht.
Drahtlose intelligente Ventilsteuerungseinheit mit integriertem Solarpanel - Lösung für Stellantrieb-Ventile
Die speziell für die Bewässerung in der Landwirtschaft und Landschaftsgestaltung entwickelte drahtlose intelligente Ventilsteuerungseinheit von Esular ermöglicht es Ihnen, Ihre 24V DC Stellantrieb-Ventile einfach über ein zentrales System zu verwalten. Dank der Funktionen für vollständiges Öffnen/Schließen sowie der proportionalen Steuerung können Sie eine präzise Durchflusskontrolle in Ihrem Bewässerungssystem durchführen.
Drahtlose Installation und praktische Anwendung
Bei der Installation ist keine komplexe Verkabelung, externe Energieversorgung oder zusätzliche Automatisierungsinfrastruktur erforderlich. Dies bietet eine äußerst praktische Anwendung. Es genügt, das Gerät direkt an das 24V DC Stellantrieb-Ventil anzuschließen.

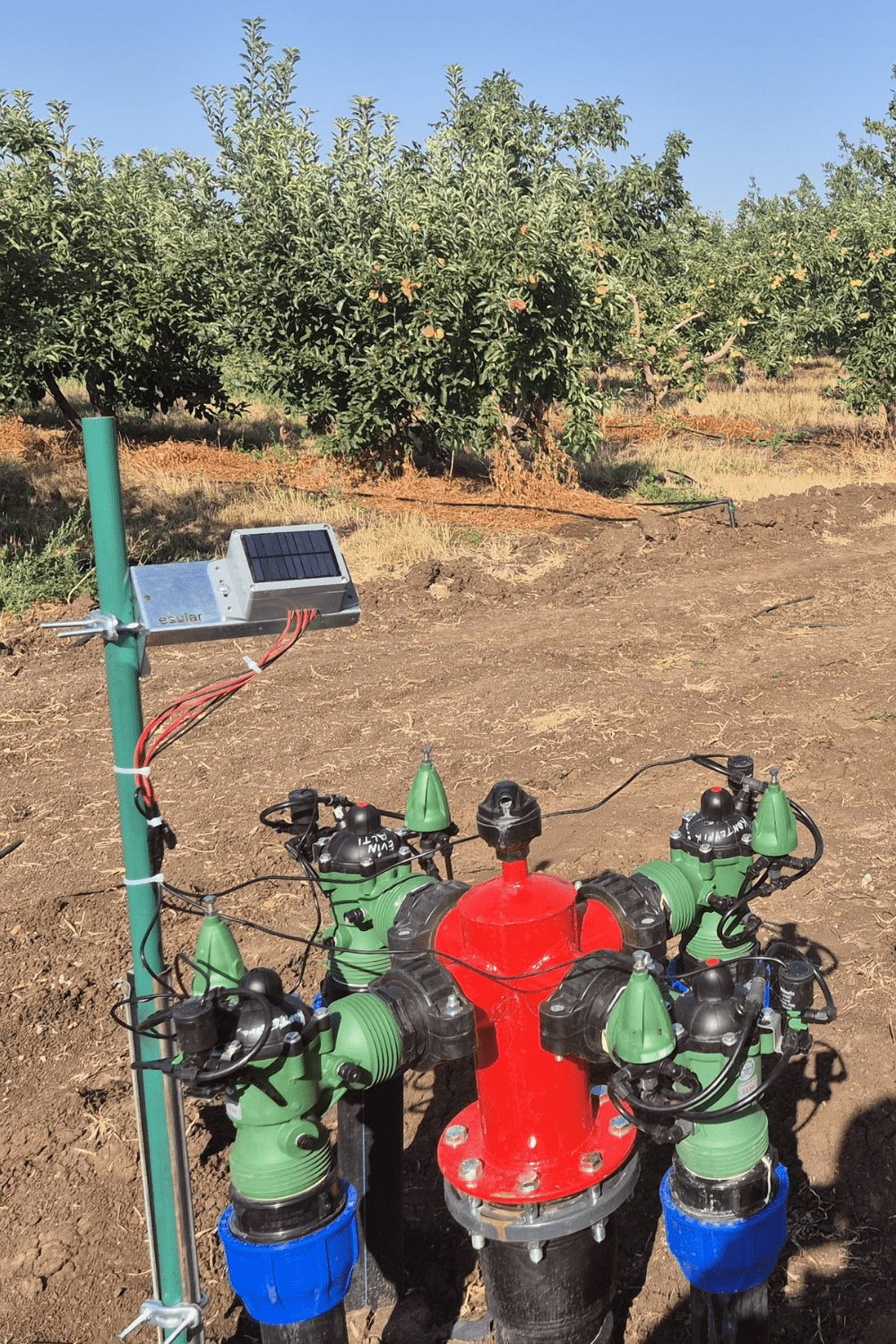

Betrieb mit integriertem Solarpanel und Akku (Modell 1)
Dank des integrierten Solarpanels und des hochkapazitiven 12V 5000mAh Akkus benötigt das Gerät keine externe Energiequelle. Diese Eigenschaft macht die Einheit selbst in Bereichen wie Feldern und Gärten, in denen eine Energieinfrastruktur schwierig ist, praktisch anwendbar. Das System arbeitet auch bei Stromausfällen weiter.
Flexible Energie- und Steuerungsoptionen
Es werden 4 Modelloptionen für unterschiedliche Anforderungen angeboten:
- Modell 1: Solarpanel + drahtlos + 12V 5000mAh Akku – Vollständig unabhängiger Betrieb
- Modell 2: Stromversorgung + drahtlos + 12V 5000mAh Akku – Akku-Backup bei Stromausfall
- Modell 3: Stromversorgung (12V-36V) + kabelgebundene Steuerung + 12V 5000mAh Akku – Steuerung über externes Gerät
- Modell 4: Nur Stromversorgung + kabelgebundene Steuerung – Wirtschaftliche Lösung
Proportionale Steuerungsfunktion (Modell 1 und 2)
Die ersten beiden Modelle können das Stellantrieb-Ventil nicht nur öffnen oder schließen, sondern auch mit einer präzisen proportionalen Steuerung zwischen 0-100% verwalten. Dank dieser Funktion können Sie den Bewässerungsdurchfluss bedarfsgerecht anpassen, Wasser sparen und eine optimale Bewässerung in verschiedenen Wachstumsphasen der Pflanzen realisieren.
Bis zu 10 KM drahtlose Reichweite (Modell 1 und 2)
Dank der leistungsstarken LoRa/LoRaWAN-Technologie können Sie die Statusinformationen Ihrer Stellantrieb-Ventile aus einer Entfernung von ca. 10 km auslesen und drahtlos steuern. Sie können die Ventilposition, den Öffnungsprozentsatz und Statusinformationen in Echtzeit überwachen.
Einfache Neuskalierung
Die Plug-and-Play-Funktion ermöglicht es Ihnen, in wenigen Minuten eine neue Stellantrieb-Ventilsteuerungseinheit zum System hinzuzufügen. Die Möglichkeit zum einfachen Hinzufügen und Entfernen, ohne das System neu konfigurieren zu müssen, bietet Flexibilität und praktische Anwendung in Ihren Projekten.
Allgemeine Merkmale
- Voll kompatibel mit 24V DC Stellantrieb-Ventilen.
- Modell 1 und 2: Proportionale Steuerung zwischen 0-100%.
- Modell 3 und 4: Vollständige Ein-/Aus-Steuerung.
- Modell 1: Dank drahtloser Steuerung, integriertem Solarpanel und Akku ist keine zusätzliche Energie erforderlich.
- Modell 2: Stromversorgung + drahtlose Steuerung + Backup-Akkusystem.
- Modell 3: 12V-36V Versorgungseingang + kabelgebundene Steueranschlüsse + Backup-Akku.
- Modell 4: Nur Stromversorgung + kabelgebundene Steuerung.
- Kein Datenverlust beim Aus- und Einschalten.
- Modell 1 und 2: Kommuniziert über LoRa-Modulation und LoRaWAN-Protokoll.
- EU-868 MHz Frequenzband und 14dB Ausgangsleistung.
- 8-Kanal Standard LoRa/LoRaWAN Transceiver.
- Voll kompatibel mit LoRaWAN-Netzwerken.
- Verfügt über Anschlüsse für externe und interne Antennen.
- Modell 1 und 2: Konfigurationsvorgänge können über das System per drahtloser Steuerung durchgeführt werden.
- Arbeitet im Ultra-Low-Power-Modus und vermeidet unnötigen Energieverbrauch.
- Punkt-zu-Punkt-Kommunikation bis zu 5 km (bis zu 10 km LoRaWAN-Netzwerk zur Basisstation).
- Betriebstemperatur liegt zwischen -40°C und +85°C.
- Wasserdicht nach IP68.
- Modell 1: Arbeitet bei Stromausfall weiter.
- Modell 2 und 3: Automatisches Schließen bei Stromausfall und sicheres Öffnen/Schließen mit Akku.
- Echtzeit-Rückmeldung der Ventilposition (Modell 1 und 2).
Anwendungsbereiche
- Smart-Farming-Anwendungen (Drahtlose Ventilsteuerung)
- Intelligente Gewächshausanwendungen (Stellantrieb-Ventilmanagement)
- Intelligente Landschaftsanwendungen (Praktische Bewässerungssteuerung)
- Vertical Farming (Vertikale Landwirtschaft)
- Intelligente Bewässerungssysteme (Proportionale Durchflusskontrolle)
- Hydroponik (Erdloser Anbau)
- Präzisionslandwirtschaft
- SCADA-Systeme
- IoT (Internet der Dinge)
- Smart-Irrigation-Lösungen für Parks und Gärten (Praktische Installation)
- LoRa / LoRaWAN Sensoranwendungen
- Automatisierung von Keimung und Bewurzelung
- Großflächige Bewässerungsprojekte
Modelle und Vergleich
4 verschiedene Modelloptionen
Was ist ein Stellantrieb-Ventil und seine Vorteile
Stellantrieb-Ventiltechnologie
Stellantrieb-Ventile sind unverzichtbare Bestandteile moderner Bewässerungssysteme, die das Öffnen und Schließen des Ventils über einen Elektromotormechanismus steuern. Sie bieten viele Vorteile gegenüber Magnetventilen:
- Proportionale Steuerung: Ermöglicht nicht nur das Öffnen/Schließen, sondern eine präzise Positionskontrolle zwischen 0-100%. So können Sie den Bewässerungsdurchfluss nach Bedarf anpassen.
- Größere Ventilgrößen: Stellantriebe bieten selbst bei Ventilen mit großem Durchmesser ein starkes Drehmoment für einen zuverlässigen Betrieb.
- Positionsrückmeldung: Sie können die Echtzeitposition des Ventils auslesen und verifizieren.
- Langsames Öffnen/Schließen: Reduziert das Risiko von Druckstößen (Wasserschlag) und verlängert die Lebensdauer des Systems.
- Geringer Stromverbrauch: Verbraucht nur Energie beim Ändern der Ventilposition; beim Halten der Position wird minimal Energie verbraucht.
- Lange Lebensdauer: Dank der mechanischen Struktur ist es für Millionen von Betriebszyklen ausgelegt.
Die Stellantrieb-Ventilsteuerungseinheit von Esular kombiniert alle Vorteile dieser Technologie mit drahtloser Steuerung und praktischer Anwendung zu einer idealen Lösung für moderne Bewässerungssysteme.
Wassereinsparung durch proportionale Steuerung
Effizienz durch präzise Durchflusskontrolle
Die in Modell 1 und Modell 2 verfügbare proportionale Steuerung revolutioniert Ihr Bewässerungssystem. Im Gegensatz zu herkömmlichen Ein/Aus-Systemen können Sie Ihr Ventil in jeder beliebigen Position zwischen 0-100% halten.
Vorteile der proportionalen Steuerung:
- Wassereinsparung: Verhindert Verschwendung, indem nur so viel Wasser wie nötig verwendet wird. Beispielsweise können Sie bei Nachtbewässerungen Ihr Ventil auf 40% öffnen, um mit geringerem Durchfluss zu bewässern.
- Anpassung an Pflanzenwachstumsphasen: Erzielen Sie optimale Ergebnisse, indem Sie in der Keimphase mit 20%, in der Wachstumsphase mit 60% und in der Reifephase mit 100% Öffnung bewässern.
- Druckmanagement: Reduzieren Sie den Verschleiß in den Rohren und verlängern Sie die Lebensdauer der Pumpe durch Kontrolle des Systemdrucks.
- Unterschiedliche Durchflussraten für verschiedene Zonen: Geben Sie jeder Zone je nach Bodenbeschaffenheit und Pflanzenart unterschiedliche Wassermengen im selben System.
- Sanfter Start/Stopp: Verlängert die Lebensdauer des Systems und bietet Pumpenschutz durch Vermeidung von Druckstößen.
Ihr System bietet volle Automatisierung und maximale Effizienz, indem es jedes Ventil einzeln über die zentrale Steuerung verwaltet. Dank der praktischen Anwendung können Sie all diese Vorgänge aus der Ferne mit einem Klick durchführen.
Leitfaden zur Modellauswahl
Welches Modell ist für Sie geeignet?
Wir helfen Ihnen, das richtige Modell für Ihre Bedürfnisse auszuwählen:
Modell 1 - Solarpanel + Drahtlos
Ideal für: Felder und Gärten ohne elektrische Infrastruktur, offene Flächen mit Sonneneinstrahlung, Benutzer, die einen völlig unabhängigen Betrieb wünschen.
Vorteile: Erfordert keinerlei Kabel, keine Energiekosten, unbeeinflusst von Stromausfällen, volle proportionale Steuerung, 10 km drahtlose Reichweite.
Anwendungsbeispiele: Große landwirtschaftliche Flächen, verstreute Parzellen, ökologischer Landbau, abgelegene Gebiete.
Modell 2 - Stromversorgung + Drahtlos
Ideal für: Bereiche mit vorhandener Elektrizität, aber häufigen Ausfällen, Gewächshäuser und Innenräume, gewerbliche Betriebe, die hohe Zuverlässigkeit fordern.
Vorteile: Kontinuierliche Energie + Backup-Akku, volle proportionale Steuerung, automatische Sicherheitsabschaltung bei Stromausfall, 10 km drahtlose Reichweite.
Anwendungsbeispiele: Gewerbliche Gewächshäuser, Landschaftsprojekte, Golfplätze, Parks und Gärten.
Modell 3 - Stromversorgung + Kabelgebundene Steuerung
Ideal für: Benutzer, die bestehende kabelgebundene Systeme aufrüsten möchten, Anlagen mit PLC- oder SCADA-Systemen, Anwendungen, bei denen einfaches Ein/Aus ausreicht.
Vorteile: Einfache Integration in bestehende Systeme, Sicherheit durch Backup-Akku, wirtschaftliche Lösung, weiter Spannungsbereich von 12-36V.
Anwendungsbeispiele: Industrieanlagen, Automatisierungssysteme, bestehende Bewässerungsinfrastrukturen.
Modell 4 - Nur Stromversorgung
Ideal für: Preisbewusste Benutzer, Bereiche mit permanenter Elektrizität, Anwendungen, bei denen einfaches Ein/Aus ausreicht.
Vorteile: Wirtschaftlichste Option, einfache Installation, geringe Wartungskosten.
Anwendungsbeispiele: Kleine Gärten, Hausbewässerungssysteme, Hobbygärten.
Vorteile drahtloser Systeme und praktische Anwendung
Warum ein drahtloses System?
Drahtlose Systeme bieten viele Vorteile gegenüber kabelgebundenen Systemen. Hier sind die Hauptvorteile und Details zur praktischen Anwendung der drahtlosen Stellantrieb-Ventilsteuerungseinheit von Esular:
Einfache Installation und geringe Kosten: Keine Kabelverlegung erforderlich. Da keine physische Verkabelung nötig ist, sinken Arbeitsaufwand und Kosten. Dank der Plug-and-Play-Struktur können Geräte in kurzer Zeit platziert und in Betrieb genommen werden. Dies ist ein großer Vorteil für die praktische Anwendung bei der Installation.
Flexibilität und Mobilität: Wenn sich das Layout des Feldes oder Gewächshauses ändert, können die Geräte leicht versetzt werden. Bei Bedarf können neue Geräte hinzugefügt werden. Diese Flexibilität erhöht die praktische Nutzbarkeit des Systems.
Große Abdeckung und drahtlose Kontrolle: Ermöglicht Fernzugriff und drahtlose Steuerung. Drahtlose Netzwerke können über große Flächen aufgebaut werden. Daten können über das Internet aus der Ferne überwacht und gesteuert werden. Insbesondere die drahtlose Fernsteuerung und proportionale Einstellung von Stellantrieb-Ventilen reduziert die Arbeitslast. In Smart-Farming- und Gewächshausanwendungen sorgt die Integration mit IoT-Geräten für Effizienz.
Einfache Wartung: Da keine physischen Schäden wie Kabelbrüche oder Verschleiß auftreten, sinken die Wartungskosten. Drahtlose Systeme können durch Software-Updates leicht aktualisiert werden, was ebenfalls Teil der praktischen Anwendung ist.
Reduzierter Arbeitskräftebedarf: Erfordert keine Grabungs-, Kabelverlegungs- und Wartungsarbeiten auf dem gesamten Gelände wie bei kabelgebundenen Systemen. Stellantrieb-Ventile, Sensoren, Bewässerungs- und Düngesysteme können aus der Ferne überwacht und drahtlos gesteuert werden. Dies reduziert die Notwendigkeit der physischen Anwesenheit auf Feldern und in Gewächshäusern und maximiert die praktische Anwendung.
Echtzeit-Überwachung: Verfolgen Sie alle Parameter wie Ventilpositionen, Öffnungsprozentsätze und Energiestatus sofort. Verwalten Sie Ihr System von Ihrem Smartphone oder Computer aus.
Die solarbetriebenen und drahtlosen Systeme von Esular steigern die Effizienz der landwirtschaftlichen Produktion, während sie die Betriebskosten senken und es Landwirten und Produzenten ermöglichen, auf nachhaltigere und intelligentere Anbaumethoden umzusteigen. Alles ist auf eine praktische Anwendung ausgerichtet.
