Absperrklappe mit elektrischem Stellantrieb
Absperrklappe mit elektrischem Stellantrieb (Lug-Typ). Elektrische Stellantriebe sind Aktuatoren, die das Öffnen und Schließen von Ventilen mithilfe eines Elektromotors durchführen. Die vom Motor erzeugte Kraft wird über einen Getriebemechanismus im Gehäuse in eine Drehbewegung umgewandelt. Dadurch wird das Öffnen und Schließen...
Dokumente
Ürün Açıklaması
Absperrklappe mit elektrischem Stellantrieb (Lug-Typ)
Elektrische Stellantriebe sind Aktuatoren, die das Öffnen und Schließen von Ventilen mithilfe eines Elektromotors durchführen. Die vom Motor erzeugte Kraft wird über einen Getriebemechanismus im Gehäuse in eine Drehbewegung umgewandelt. Dadurch wird während des gesamten Öffnungs- und Schließvorgangs ein konstantes Drehmoment erreicht.
Elektrische Stellantriebe werden in der Regel mit Versorgungsoptionen von 24V DC und 220V AC hergestellt. Sie werden sicher in Anwendungsbereichen wie Kugelhähnen, Absperrklappen und allen Ventiltypen eingesetzt, die eine Drehbewegung (Rotary) erfordern.
Absperrklappen vom Typ Lug mit elektrischem Stellantrieb ermöglichen eine zuverlässige und effiziente Steuerung von Flüssigkeiten in Rohrleitungen. Die im Ventil befindliche Scheibe wird mithilfe einer Welle gedreht, um den Durchfluss des Mediums zu öffnen oder zu schließen. Da der elektrische Stellantrieb diese Bewegung automatisch ausführt, ist kein manueller Eingriff erforderlich. Es ist eine der am häufigsten bevorzugten zuverlässigen Ventillösungen in Industriesystemen.
Das „Lug“-Design ermöglicht aufgrund seiner Eignung für beidseitige Flanschverbindungen die Demontage der Rohrleitung von einer Seite. Diese Eigenschaft bietet großen Komfort bei Wartungs- und Reparaturarbeiten. Während die Scheibe in der Regel aus Edelstahl gefertigt wird, wird als Gehäusematerial GGG40.3 Sphäroguss bevorzugt. Dadurch bietet das Produkt hohe Beständigkeit, lange Lebensdauer und Robustheit.
Absperrklappe mit elektrischem Stellantrieb, Lug-Typ, Edelstahlscheibe und EPDM-Dichtung
Die Absperrklappe mit EPDM-Dichtung, Edelstahlscheibe und elektrischem Stellantrieb vom Typ Lug ist eine langlebige und robuste Ventillösung, die eine zuverlässige Durchflusskontrolle in industriellen Flüssigkeits- und Gasleitungen bietet. Dank ihrer hohen Leistung, einfachen Montagemöglichkeit und überlegenen Dichtungseigenschaften wird sie in vielen Branchen bevorzugt.
Überlegene Abdichtung mit EPDM-Dichtung
Das EPDM-Material bietet dank seiner Elastomerstruktur hohe Flexibilität und Dichtigkeit. Es ist beständig gegen Ozon, Dampf, Säuren und alkalische Umgebungen und kann unter anspruchsvollen Bedingungen sicher eingesetzt werden. Diese Eigenschaften ermöglichen einen langfristigen und sicheren Betrieb in Ventilsystemen.
Einfache Montage durch Lug-Anschluss
Das Lug-Design bietet eine praktische Integration in geflanschte Rohrleitungssysteme. Während das Ventil von einer Seite demontiert und gewartet wird, verbleibt die andere Seite im System. Dadurch muss bei Wartungsarbeiten nicht die gesamte Leitung gestoppt werden, was für Unternehmen erhebliche Zeit- und Kostenvorteile bringt.
Langlebigkeit mit Edelstahlscheibe
Die Scheibe, die die Öffnungs- und Schließfunktion des Ventils übernimmt, ist aus Edelstahl gefertigt. Sie bietet eine hohe Beständigkeit gegen Korrosion und Chemikalien und sorgt für eine lange Lebensdauer. Zudem gewährleistet sie stets eine präzise und zuverlässige Durchflusskontrolle.
Breites Einsatzspektrum
Dieser Ventiltyp wird in vielen Industrien wie Wasseraufbereitung, Energieerzeugung, Chemikalientransfer und Lebensmittelproduktion eingesetzt. Dank ihrer hygienischen Struktur kann sie auch in Lebensmittel- und Trinkwassersystemen sicher verwendet werden.
Zuverlässige Leistung bei der Abdichtung
Die EPDM-Dichtung behält ihre Form auch unter hohem Druck bei und eliminiert das Risiko von Leckagen. Die harmonische Struktur von Dichtung und Gehäuse ermöglicht einen kontinuierlichen Betrieb des Systems.
Einsatzbereiche
- Wasseraufbereitungsanlagen: Flüssigkeitsmanagement mit präziser Durchflusskontrolle
- Chemische Industrie: Sicherer Transfer von sauren und basischen Flüssigkeiten
- Kraftwerke: Steuerung von Dampf- und Heißwasserleitungen
- Lebensmittelsektor: Sicherer Einsatz dank hygienischer Struktur
- HVAC-Systeme: Effektive Lenkung des Luftstroms
- Feuerlöschleitungen: Sicherheit durch den Vorteil des schnellen Öffnens und Schließens
Produktmerkmale
- Schutzklasse: IP67 – IP68
- Stellzeit: 30 / 60 Sek.
- Umgebungstemperatur: -30 °C ~ +60 °C
- Elektrischer Anschluss: 1/2’’ wassergeschützt
- Gehäuse: GGG40.3 Sphäroguss
- Scheibe: AISI316 / AISI304 / AL-BR
- Welle: SS 416 Edelstahl
- Temperaturbereich: -10 °C ~ +110 °C
- Dichtungsmaterial: EPDM
- Nennweitenbereich: DN25 (1”) – DN300 (12”)
Vorteile

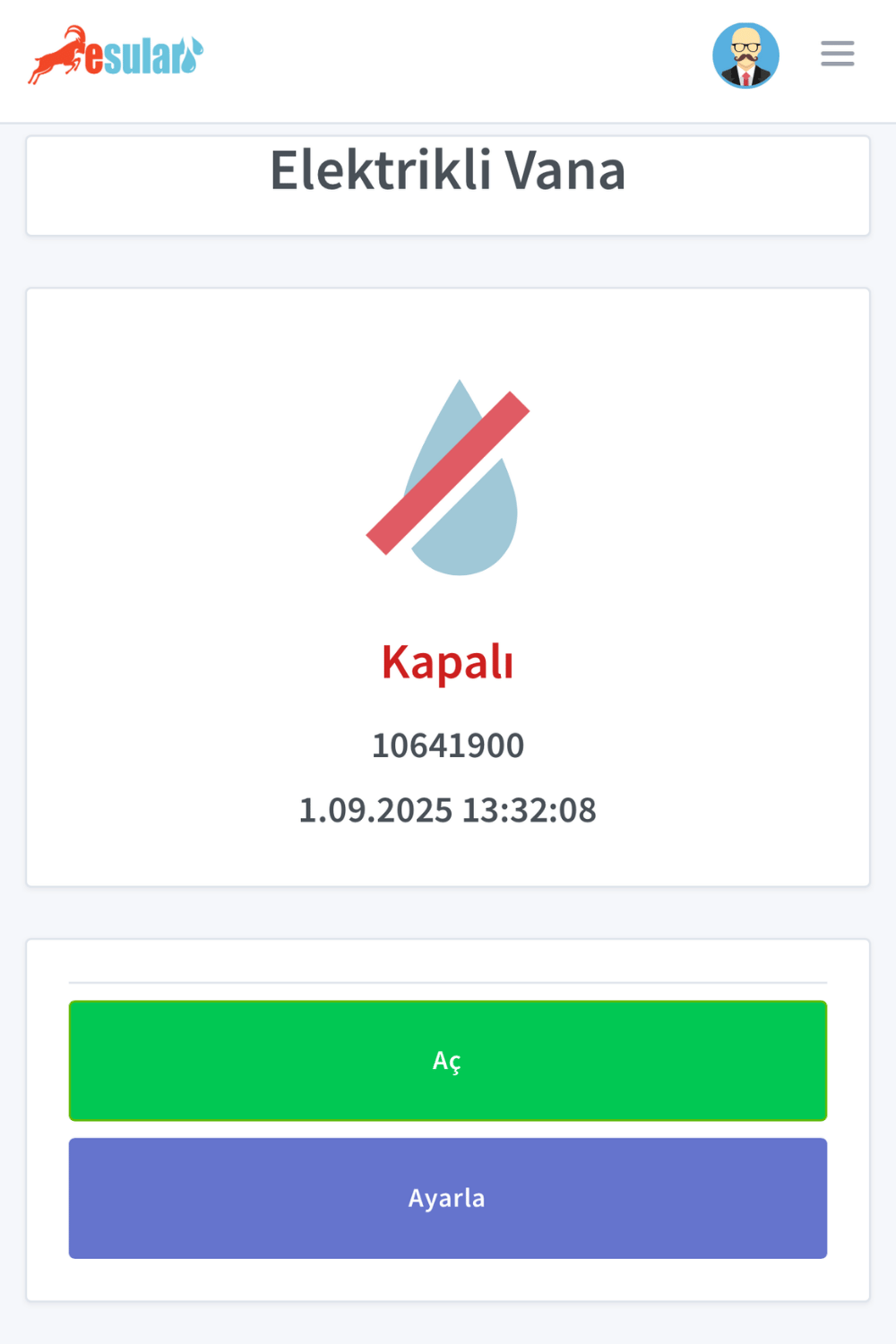

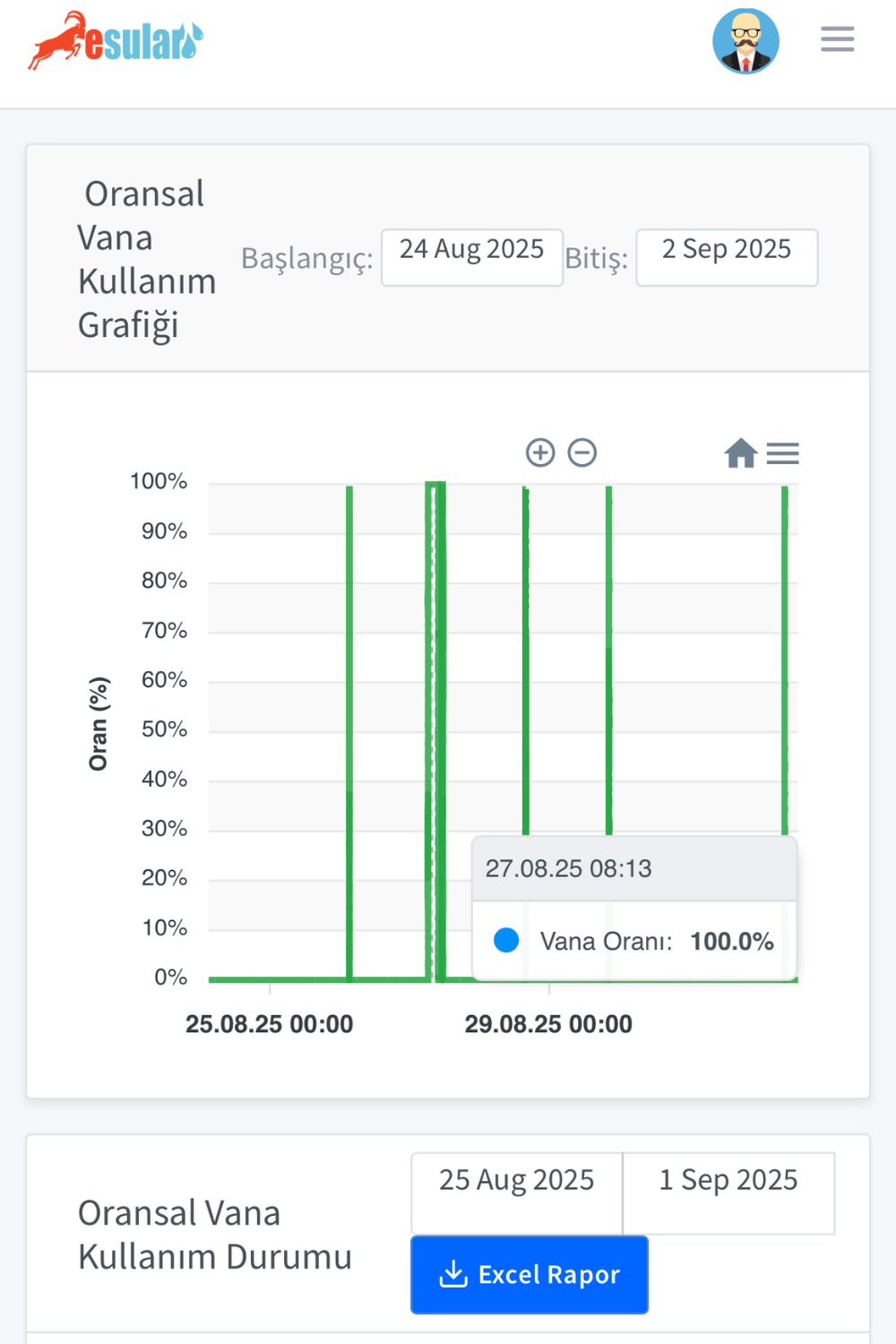

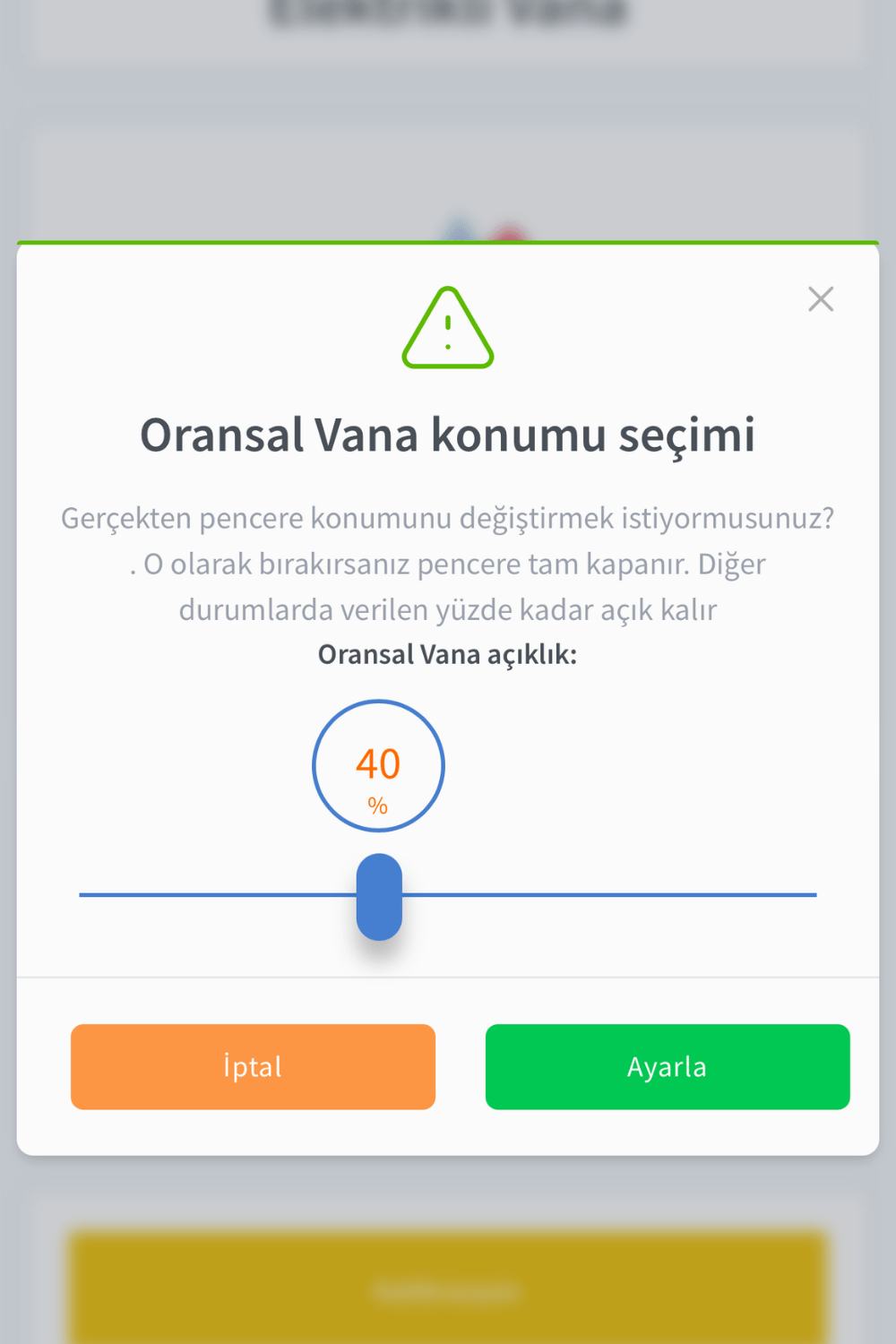

Absperrklappen mit elektrischem Stellantrieb sind vollständig kompatibel mit modernen Automatisierungssystemen. Dank Fernsteuerungs- und Überwachungsfunktionen kann die Position des Ventils sofort verfolgt und bei Bedarf eingegriffen werden.
- Automatisierungskompatibilität und Fernsteuerungsmöglichkeit
- Hohe Dichtigkeit und Druckbeständigkeit
- Schnelle Reaktionszeit in Notfällen
- Wirtschaftliche und langlebige Nutzung
Mit all diesen Vorteilen bietet die Absperrklappe vom Typ Lug mit elektrischem Stellantrieb eine sichere, langlebige und effiziente Lösung für industrielle Anwendungen.
Allgemeine Merkmale
Technische Dokumente
Laden Sie die Dokumente herunter, um detaillierte Informationen zum Produkt zu erhalten
Sıkça Sorulan Sorular
Sıkça Sorulan Sorular
Hangi besleme seçenekleri var?
Elektrikli aktüatörler genellikle 24V DC ve 220V AC besleme seçenekleriyle üretilir.
Lug tip tasarımın avantajı nedir?
Her iki taraftan flanşlı bağlantıya uygunluğu sayesinde boru hattı tek taraftan sökülebilir; bakım sırasında tüm hattın durmasına gerek kalmaz.
Malzeme yapısı nasıl?
Klape paslanmaz çelikten, gövde GGG40.3 pik dökümden üretilir; EPDM conta ozon, buhar, asit ve alkali ortamlara dirençli üstün sızdırmazlık sağlar.
Teknik değerleri nedir?
IP67-IP68 koruma sınıfı, 30/60 saniye hareket zamanı ve -30°C ile +60°C ortam sıcaklığı aralığında çalışma sunar.
