Topraktaki Suyu Elektrikle Ölçmek: Dielektrik Sabiti, Su ve TDR Teknolojisi
Tarımda doğru sulama kararları almanın temelinde toprakta ne kadar su bulunduğunu bilmek yatar. Ancak topraktaki suyu doğrudan görmek mümkün değildir. Buna karşın suyun, elektrik alanlarıyla etkileşimi son derece güçlüdür. İşte modern toprak nem sensörleri tam da bu noktada devreye girer.
Bu yazıda;
- suyun neden “özel” bir madde olduğunu,
- dielektrik sabiti (göreli geçirgenlik) kavramını,
- bu fiziksel özelliğin TDR (Time Domain Reflectometry) teknolojisiyle nasıl ölçülebilir hale geldiğini
ve tüm bunların ESULAR Smart-soil TDR Toprak Nem Sensörü ile nasıl çözüme dönüştüğünü ele alacağız.
Su Bir Dielektrik Değildir (Ama Bir Dielektrik Sabiti Vardır)
Sık yapılan bir kavram hatasıyla başlayalım:
Su bir “dielektrik” değildir.
Ancak suyun bir dielektrik sabiti vardır. Güncel ve teknik olarak doğru terim “göreli geçirgenlik (relative permittivity, εr)” olsa da, bu yazıda yaygın kullanımı nedeniyle “dielektrik sabiti” ifadesini kullanacağız. Dielektrik sabiti, her maddenin elektrik alan altında ne kadar polarize olabildiğini gösteren, boyutsuz bir sayıdır. Karşılaştırma referansı vakumdur (εr = 1).
Dielektrik Sabiti Nedir?
İki paralel metal plakadan oluşan bir kapasitör hayal edin. Bu kapasitörün kapasitansı, plakalar üzerinde depolanan yük miktarının uygulanan gerilime oranıdır:
Kapasitans = Q / E
Bu kapasitans, plakalar arasına konan malzemeye bağlıdır:
- Vakum → Referans
- Hava → Çok az artış
- PTFE (Teflon) → ε ≈ 2,1
- Saf su → ε ≈ 80
Bu ne anlama gelir?
Aynı elektrik alan altında:
- PTFE, vakuma göre 2 kattan fazla,
- Saf su ise yaklaşık 80 kat daha fazla elektriksel enerji depolayabilir.
Dolayısıyla su, elektrik alanlarıyla son derece güçlü bir şekilde etkileşir.
Neden Su Bu Kadar Yüksek Dielektrik Sabitine Sahiptir?
Bunun cevabı su molekülünün yapısında gizlidir.
Su Molekülü (H₂O):
- Oksijen (O): δ– (kısmi negatif yük)
- Hidrojen (H): δ+ (kısmi pozitif yük)
Oksijenin elektronegatifliği, hidrojenden daha yüksektir. Bu nedenle bağ elektronlarını kendine çeker ve molekül polarhale gelir.
Bu yapı sayesinde su:
- Polar bir moleküldür
- Hidrojen bağı oluşturur
- Elektrik alan altında çok güçlü şekilde polarize olur
- Yüksek dielektrik sabitine sahiptir
- Birçok iyonik maddeyi kolayca çözer
İyonların suda kolay çözünmesinin sebebi de budur: Yüklü parçacıklar, suda vakuma kıyasla yaklaşık 1/80 oranında daha az kuvvetle birbirlerini çekerler.
Dielektrik Sabiti Sabit Değildir: Sıcaklık ve Frekans Etkisi
Suyun göreli geçirgenliği hem sıcaklığa hem de frekansa bağlı olarak değişir.
Statik (Düşük Frekans) Değerler:
- 0 °C → εr ≈ 88
- 20 °C → εr ≈ 80
- 25 °C → εr ≈ 78
- 100 °C → εr ≈ 55–57
Frekans Bağımlılığı (Yaklaşık):
- DC – MHz → Statik değerler geçerlidir
- 2,45 GHz (mikrodalga) → εr ≈ 70–78
- 10 GHz civarı → εr ≈ 60–70
- Kızılötesi / görünür ışık → εr ≈ 1,77
Bu nedenle:
- Elektrostatik ve düşük frekanslı uygulamalarda statik değerler kullanılır
- RF, mikrodalga ve optik uygulamalarda frekans-spesifik dielektrik modelleri gerekir
İletkenlik ile Dielektrik Özellik Aynı Şey Değildir
Bir diğer yaygın yanılgı:
“Su elektriği iletir.”
Gerçekte:
- Çok saf su neredeyse yalıtkandır
- Direnci ≈ 18.000.000 Ohm·cm seviyesine ulaşabilir
Suyun iletkenliği; tuzlar, mineraller ve hatta havadan çözünen CO₂ gibi safsızlıklara bağlıdır.
Toprak nem ölçümünde ise ölçülen şey:
- Akım değil
- Elektrik alanın ortamla etkileşimidir
Yani iletkenlik değil, dielektrik özellikler esastır.
TDR (Time Domain Reflectometry) Nedir?
TDR, onlarca yıldır toprak su içeriği ölçümünde altın standart olarak kullanılan bir yöntemdir.
Temel prensip şudur:
- Elektromanyetik darbeler metal çubuklar (dalga kılavuzları) boyunca gönderilir
- Darbeler, ortamın elektriksel özelliklerine bağlı olarak yavaşlar
- Yansıyan sinyallerin seyahat süresi ölçülür
Darbe ne kadar yavaş ilerlerse, çevresinde o kadar yüksek geçirgenliğe (yani suya) sahip bir ortam vardır.
Geçirgenlik – Darbe Seyahat Süresi İlişkisi
Dalga kılavuzlarını çevreleyen ortamın geçirgenliği, darbenin seyahat süresi üzerinde doğrudan etkilidir.
Suyun geçirgenliği ≈ 80
Toprak mineralleri ≈ 3–7
Hava ≈ 1
Bu büyük fark nedeniyle, topraktaki su miktarındaki küçük değişimler bile TDR ölçümlerinde net şekilde algılanır.
Darbe seyahat süresinin, dalga kılavuzlarının havada olsaydı sahip olacağı süreye oranı görünür geçirgenlik (Ka) olarak ifade edilir. Bu değerden su içeriğini hesaplayan çok sayıda bilimsel model bulunmaktadır.
Toprak nemi TDR ile nasıl ölçülür?
TDR yöntemi, toprağa gönderilen elektromanyetik darbelerin seyahat süresini ölçer. Suyun yüksek dielektrik sabiti nedeniyle, topraktaki su miktarı arttıkça darbe daha yavaş ilerler. Bu süre farkı kullanılarak toprak nemi yüksek doğrulukla hesaplanır.
Gerçek TDR Sistemlerinin Zorlukları
Klasik TDR sistemleri:
- Karmaşık ve pahalıdır
- Gelişmiş sinyal işleme algoritmaları gerektirir
- Gürültüye duyarlıdır
- Başlangıç ve bitiş noktalarının doğru tespiti kritiktir
Bu nedenle uzun süre yalnızca araştırma ve laboratuvar uygulamalarında kullanılmıştır.

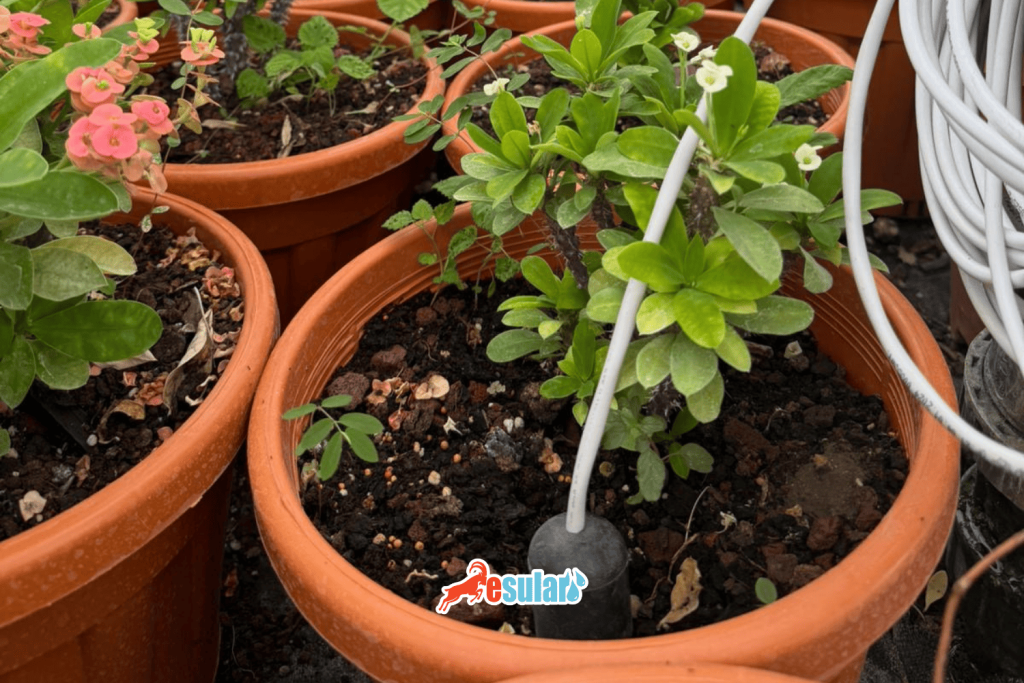

ESULAR Smart-soil TDR: Bilimi Sahaya Taşıyan Çözüm
ESULAR Smart-soil TDR Toprak Nem Sensörü, bu zorlukları ortadan kaldırmak için geliştirilmiştir.
- Fabrika kalibrasyonu ile optimize edilmiş parametreler
- Temiz ve tutarlı darbe seyahat süresi analizi
- Çoklu derinlikten nem ölçümü
- Yenilikçi mekanik tasarım
- Güçlü elektronik altyapı
Tüm sistem, kullanıcıdan karmaşık ayarlar beklemeden doğru ve tekrarlanabilir ölçüm üretmek üzere tasarlanmıştır.
Sonuç: Toprak Nemini Ölçmenin Bilimsel Yolu
Su, yüksek dielektrik sabiti sayesinde elektrik alanlarla güçlü şekilde etkileşir. Bu özellik, TDR teknolojisiyle ölçülebilir hale gelir. TDR ise doğru sulama, verim artışı ve sürdürülebilir tarımın temelini oluşturur. ESULAR Smart-soil TDR, bu fiziksel gerçeği sahada güvenilir bir ölçüme dönüştürür.
Daha Fazla Bilgi İçin
Smart-soil ürün sayfamızı ziyaret edebilir ve esular toprak nem sensörlerinin tarımda nasıl fark yarattığını görebilirsiniz.
Esularsa yapar.
