Giriş: Modern Tarımda Pivot Sulama Neden Raporlanmalı?
Center pivot sulama sistemleri, dünya genelinde ve özellikle Türkiye'nin geniş tarım arazilerinde sulama operasyonlarının bel kemiğini oluşturmaktadır. Binlerce dekar arazinin homojen bir şekilde sulanmasını sağlayan bu devasa makineler, doğru yönetilmediğinde ciddi su ve enerji israfına yol açabilir. Birçok işletme sahibi, pivotunun o gün gerçekten kaç metreküp su tükettiğini, tarlanın hangi bölgesinde ne kadar süre kaldığını veya enerji kesintilerinin sulama döngüsünü nasıl aksattığını tam olarak bilememektedir. İşte bu noktada ESular Pivot Sulama Rapor Sistemi devreye girerek, geleneksel sulama yöntemlerini dijital birer veri merkezine dönüştürmektedir.
IoT (Nesnelerin İnterneti) tabanlı sensör ağlarından gelen verileri anlık olarak işleyen bu sistem, çiftçilerin ve tarım mühendislerinin şu kritik sorulara yanıt bulmasını sağlar: Pivotum bugün kaç m³ su verdi? Tarlamın her noktası eşit mi sulanıyor? Gece mi gündüz mü daha verimli çalışıyor? Enerji kesintileri sulamayı ne kadar etkiliyor? Ve en önemlisi; pivot duruyorken su akmaya devam ediyor mu? Bu soruların cevabı, sadece operasyonel kolaylık değil, aynı zamanda sürdürülebilir tarım için vazgeçilmezdir. Daha detaylı bilgi için akıllı sulama sistemleri nedir rehberimize göz atabilirsiniz.
Rapor Mimarisi: 11 Farklı Analiz Boyutu
ESular tarafından geliştirilen raporlama arayüzü, kullanıcı deneyimini en üst seviyede tutmak amacıyla sidebar (kenar çubuğu) navigasyonlu tek sayfa uygulaması (SPA) olarak tasarlanmıştır. Bu mimari, kullanıcının sayfalar arasında kaybolmadan, devasa veri setlerine saniyeler içinde ulaşmasını sağlar. Raporun her bir sekmesi, sulama operasyonunun farklı bir teknik boyutuna odaklanır.
Sistemde Yer Alan Analiz Sekmeleri:

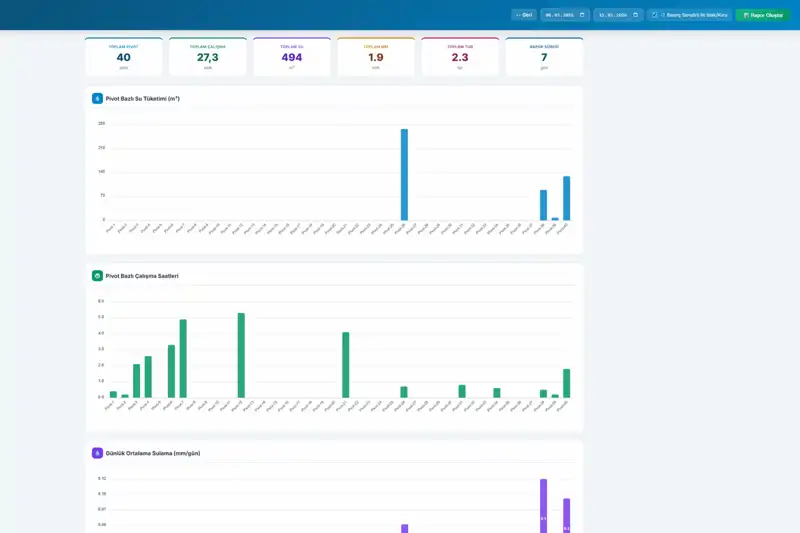

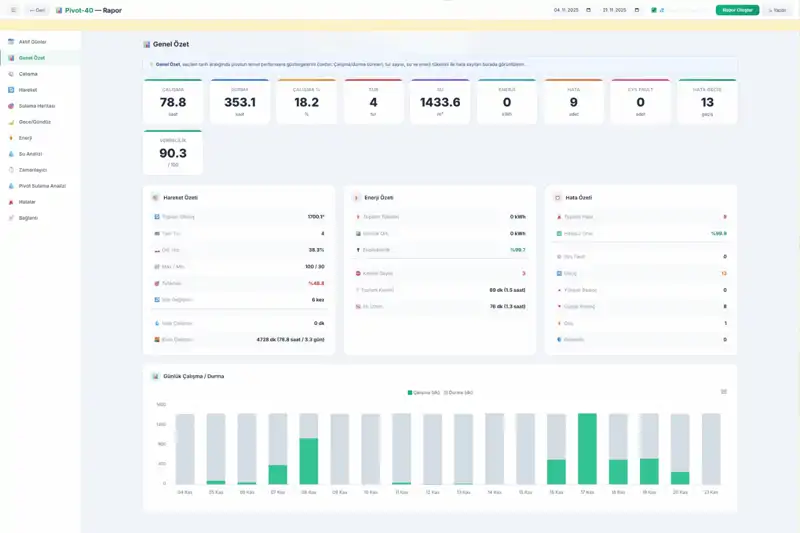

Genel Özet: 9 Kritik KPI Kartı ile Anlık Performans Takibi
Raporun ana sayfası, seçilen tarih aralığındaki tüm operasyonel verileri 9 temel KPI (Temel Performans Göstergesi) kartı ile özetler. Bu kartlar, işletme yöneticisinin saniyeler içinde sulama sürecinin sağlığını anlamasına yardımcı olur. Verilerin doğruluğu için basınç sensörü gibi IoT cihazlarından gelen veriler çapraz kontrol edilir.
Raporun Sunduğu Temel Metrikler:
- Çalışma Süresi: Pivotun aktif olarak hareket ettiği veya su verdiği toplam saat.
- Durma Süresi: Sistemin pasif olduğu toplam süre.
- Çalışma Yüzdesi (%): Aktif sürenin toplam raporlama süresine oranı.
- Tur Sayısı: Pivotun tamamladığı 360 derecelik tam tur sayısı.
- Su Tüketimi (m³): Tahmini veya debimetreden ölçülen toplam su miktarı.
- Enerji Tüketimi (kWh): Toplam elektrik sarfiyatı.
- Hata ve Sistem Arızası Sayısı: Meydana gelen teknik aksaklıkların frekansı.
- Verimlilik Skoru: Genel sistem performansının 100 üzerinden değerlendirilmesi.
Pivot Hareket Simülasyonu: Dijital İkiz Teknolojisi
ESular Pivot Rapor Sistemi'nin en inovatif özelliklerinden biri, pivotun geçmişteki hareketlerini bir video oynatıcı gibi canlandıran simülasyon motorudur. Canvas tabanlı 2D rendering teknolojisi (700x500px) kullanılarak geliştirilen bu motor, gerçek sensör verilerini kullanarak pivot kolunun açısal değişimlerini, hızını ve yönünü animasyon olarak sunar.
Simülasyonun Teknik Özellikleri
Sistem, her 5 dakikada bir alınan readout (veri okuma) paketlerini işleyerek pürüzsüz bir animasyon oluşturur. Kullanıcılar, timeline scrubber (zaman çizelgesi kaydırıcı) sayesinde raporlanan süreyi ileri veya geri sarabilir. Oynatma hızları 1X'ten 100X'e kadar ayarlanabilir, böylece 24 saatlik bir sulama operasyonu birkaç dakika içinde gözlemlenebilir.
Simülasyon Ekranındaki Görsel Elementler:
- Pivot Kolu: Tarladaki gerçek açısına göre konumlanan dinamik kol animasyonu.
- Sol Üst Overlay: Anlık açı değeri ve sistem durumu (Çalışıyor/Durdu).
- Sağ Üst Overlay: Motor hızı (%) ve hareket yönü (İleri/Geri).
- Yön Analizi: Donut grafik ile pivotun ne kadar süre ileri, ne kadar süre geri çalıştığı görselleştirilir.

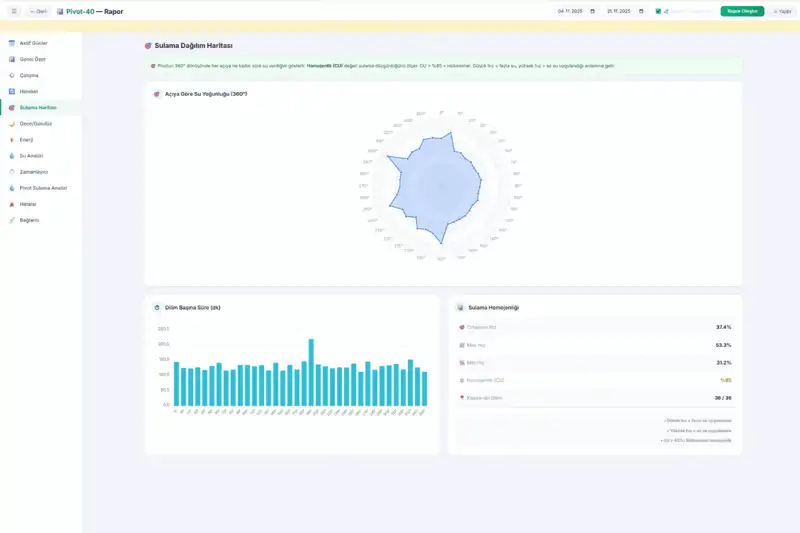

Sulama Haritası ve Christiansen Homojenlik Katsayısı (CU)
Pivot sulama sistemlerinde en büyük risk, tarlanın bazı bölgelerinin aşırı sulanırken bazı bölgelerinin kuru kalmasıdır. ESular'ın 360° dairesel sulama haritası, her bir derecelik dilime ne kadar süre su verildiğini polar koordinat sisteminde gösterir. Bu harita, sulama düzgünlüğünü (uniformity) bilimsel bir temele oturtur.
Homojenlik Katsayısı (CU) Değerlendirmesi:
- CU > %85: Mükemmel ve homojen sulama. Bitki gelişimi tarlanın her yerinde eşittir.
- CU %75-85: İyi seviyede sulama. Kabul edilebilir sınırlar içindedir.
- CU < %75: Düşük verimlilik. Acil müdahale, hız ayarı kontrolü veya fıskiye paketi bakımı gereklidir.
Haritadaki koyu renkler daha yoğun sulamayı (düşük hız), açık renkler ise daha az su uygulamasını (yüksek hız) temsil eder. Belirgin renk farkları, sistemdeki bir arızanın veya operatör hatasının doğrudan kanıtıdır. Bu konuda daha fazla teknik detay için ESular Vision sistemimizi inceleyebilirsiniz.
Gece ve Gündüz Sulama Verimliliği Karşılaştırması
Tarım ekonomisinde sulama zamanlaması, doğrudan maliyet ve verimle ilişkilidir. ESular rapor sistemi, pivotun gece (21:00-06:00) ve gündüz (06:00-21:00) çalışma saatlerini otomatik olarak ayırır ve karşılaştırır.
Gece Sulamasının Avantajları:
- Buharlaşma Kaybı: Gündüz güneş ve yüksek sıcaklık nedeniyle suyun %20-40'ı bitkiye ulaşmadan buharlaşabilir. Gece bu oran minimize edilir.
- Rüzgar Etkisi: Gece saatlerinde rüzgar genellikle daha sakindir, bu da su damlacıklarının hedeflenen noktaya daha düzgün düşmesini sağlar.
- Enerji Maliyeti: Birçok bölgede tarımsal sulama tarifeleri gece saatlerinde %30-50 daha ucuzdur.
- Bitki Sağlığı: Gündüz güneş altındaki ıslak yapraklar mercek etkisi yaratarak yanıklara veya fungal hastalıklara davetiye çıkarabilir.
Rapor, bu verileri bir donut grafik ve 24 saatlik çubuk grafiklerle sunarak, çiftçinin sulama programını daha ekonomik saatlere kaydırmasına olanak tanır. İklim verilerinin sulamaya etkisi hakkında tarımsal meteoroloji istasyonları yazımızdan bilgi alabilirsiniz.

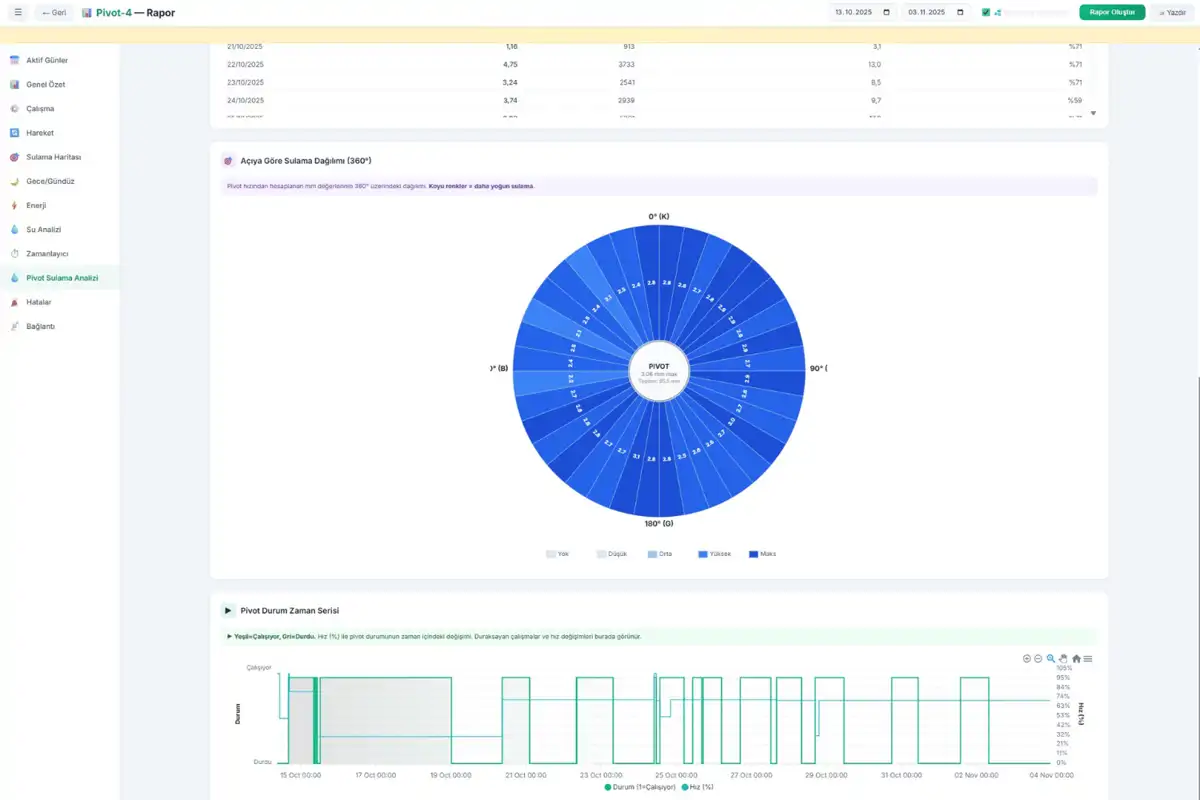

Su Tüketim Analizi: Basınç ve Akış Verileri
Sistemin en kapsamlı bölümlerinden biri olan su analizi sekmesi, pivotun sadece ne kadar döndüğünü değil, tarlaya ne kadar su bıraktığını da ölçer. Veriler iki kaynaktan beslenebilir: Doğrudan su sayacı okuması veya basınç sensörü verisi ile çalışma süresinin kombinasyonu.
Analiz Sekmesindeki Temel Grafikler:
- Basınç Zaman Serisi: Sistem basıncının (bar) zamanla değişimi. Ani düşüşler pompa arızasını veya boru patlamasını, ani yükselişler ise hat tıkanmasını işaret eder.
- Anlık Sulama Hızı (mm/h): Her an tarlaya düşen suyun hızı. Bu değerin sabit olması, homojen bir sulama yapıldığını kanıtlar.
- Kümülatif Uygulama Derinliği (mm): Rapor süresince biriken toplam su derinliği.
- Dairesel Isı Haritası (Heatmap): Pivot hızı ve basınç verileri harmanlanarak 360 derecelik arazinin hangi noktasına kaç mm su düştüğü görselleştirilir.
Pivot Zamanlayıcı: Hız, Süre ve Su Hesaplama Tablosu
Operasyonel planlama için hayati önem taşıyan zamanlayıcı sekmesi, pivotun farklı hız kademelerinde nasıl performans göstereceğini önceden hesaplar. Her pivot için sisteme iki temel sabit tanımlanır:
- BaseHours: Pivotun %100 hızda 360 derecelik bir tam turu tamamlama süresi (saat).
- MmAt100: %100 hızda bir turda uygulanan toplam su miktarı (mm).
Hesaplama Örnekleri:
Sistem, %100 tur süresini belirlerken gerçek readout verilerini, veritabanı ayarlarını veya kol uzunluğunu (örneğin 550m) referans alarak en doğru sonucu üretir.
Anomali Tespiti: Su İsrafını Durduran Akıllı Algoritmalar
Rapor sisteminin en kritik güvenlik özelliği, pivot duruyorken su akışının tespit edilmesidir. Bu durum genellikle pompa kontrol hataları, vana sızıntıları veya sensör arızalarından kaynaklanır ve tonlarca suyun boşa akmasına neden olur.
Sistem Nasıl Çalışır?
ESular algoritmaları, her veri paketinde pivotun hareket durumunu ve hat basıncını karşılaştırır. Eğer pivot "Durdu" konumundaysa ancak hat basıncı veya debi verisi gelmeye devam ediyorsa, sistem anında bir anomali alarmı üretir. Rapor ekranında kırmızı bir kart ile şu bilgiler verilir:
- Toplam İsraf Süresi: Anomali durumunun ne kadar sürdüğü.
- Tahmini İsraf (m³): Boşa akan suyun miktarı.
- Olay Konumu: Polar harita üzerinde sızıntının veya israfın gerçekleştiği tam açısal konum.
Bu özellik, özellikle gece saatlerinde veya operatörün sahada olmadığı durumlarda işletme maliyetlerini koruyan bir kalkan görevi görür. Benzer kontrol mekanizmaları için basınç izleme ve vana kontrol sistemlerimizi inceleyebilirsiniz.
Hata Analizi ve Sistem Güvenilirliği
Pivot sistemleri karmaşık mekanik ve elektronik bileşenlerden oluşur. ESular Pivot Rapor Sistemi, oluşan tüm hataları kategorize eder ve bu hataların tarlanın hangi bölgesinde yoğunlaştığını tespit eder.
Hata Türleri ve Analiz Yöntemleri:
- Sys Fault (Sistem Arızaları): Elektronik kart veya motor sürücü arızaları.
- Hata Geçişleri: Sistemin ne kadar sıklıkla normalden hatalı duruma geçtiği (dengesiz çalışma göstergesi).
- Hata Konumları Polar Haritası: Hatalar belirli açılarda yoğunlaşıyorsa, o bölgede zemin bozukluğu, eğim problemi veya fiziksel bir engel olduğu anlaşılabilir.
- Hata Animasyonu: Hataların zaman sıralı olarak canlandırılması, sorunun kaynağını bulmayı kolaylaştırır.
Bu veriler, bakım ekiplerinin nokta atışı müdahale yapmasını sağlayarak duruş sürelerini minimize eder.
Bağlantı Analizi: IoT Uptime ve Veri Kalitesi
Bir raporun güvenilirliği, verinin kesintisiz gelmesine bağlıdır. Bağlantı analizi sekmesi, pivot paneli ile bulut sunucusu arasındaki iletişim kalitesini izler. IoT Uptime oranı, sistemin ne kadar süre çevrimiçi kaldığını gösterir.
Bağlantı Takibinin Önemi:
- Çevrimdışı dönemlerde oluşan hatalar anlık bildirim olarak iletilemez.
- Uzun bağlantı kesintileri, anten veya SIM kart sorunlarına işaret eder.
- Sistem, çevrimdışı kalınan dönemleri tabloda listeler ve o sırada pivotun durumunu (çalışıyor/durdu) kaydeder.
Islak ve Kuru Segment Tespiti
Birçok pivot sistemi, sadece gübreleme yapmak veya belirli bir noktaya ulaşmak için su vermeden hareket ettirilir (Kuru çalışma). ESular rapor sistemi, basınç sensörü verilerini kullanarak çalışılan süreyi "Islak" ve "Kuru" olarak ikiye ayırır.
Pratik Etkileri:
- Gerçek su verilen süre net olarak ölçülür.
- Metreküp (m³) hesaplamaları kuru çalışma sürelerini dahil etmediği için abartılmaz.
- Genel verimlilik skoru (KPI) çok daha hassas hesaplanır.
Teknik Altyapı ve Teknoloji Yığını
ESular Pivot Sulama Rapor Sistemi, modern yazılım teknolojileri ve endüstriyel IoT standartları üzerine inşa edilmiştir. Yüksek veri yoğunluğunu pürüzsüz bir şekilde sunabilmek için şu teknolojiler kullanılmıştır:
- Frontend: Vanilla JS ve özel CSS Grid/Flexbox mimarisi.
- Grafik Motoru: İnteraktif ve responsive grafikler için ApexCharts.
- Simülasyon: Yüksek performanslı görselleştirme için HTML5 Canvas 2D.
- Backend: Ölçeklenebilir ve güvenli veri işleme için ASP.NET Core REST API.
- IoT Entegrasyonu: Açı, hız, basınç ve gerilim verileri için ESular akıllı kontrol üniteleri.
Sistem ayrıca profesyonel rapor çıktısı için PDF ve kağıt baskı desteği sunar. Yatay (landscape) sayfa düzenine göre optimize edilmiş CSS yapısı sayesinde, raporlar kurumsal sunumlara uygun formatta yazdırılabilir.
Rakamlarla Pivot Rapor Sistemi
Sonuç: Veriye Dayalı Pivot Yönetimi
ESular Pivot Sulama Rapor Sistemi, sadece bir veri izleme aracı değil, aynı zamanda işletme maliyetlerini düşüren ve verimi artıran bir karar destek sistemidir. Tarlanızın her bir derecelik dilimine hakim olmak, su israfını anında tespit etmek ve enerji maliyetlerini optimize etmek, modern tarımın gerekliliğidir. ESular'ın sunduğu bu kapsamlı çözümlerle, center pivot sistemlerinizi dijital birer verimlilik makinesine dönüştürebilirsiniz.
Hassas tarım teknolojilerimizi daha yakından tanımak ve pivot sisteminiz için en uygun sensör paketlerini belirlemek için bizimle iletişime geçin. Ayrıca, pivot sisteminizin konumunu anlık takip etmek için kablosuz pilli pivot uç GPS konum sensörü ürünümüzü inceleyebilirsiniz.
Daha fazla bilgi ve demo talebi için ESular uzman ekibiyle hemen iletişime geçin ve tarımda dijital dönüşümü başlatın!
Sıkça Sorulan Sorular
ESular Pivot Sulama Rapor Sistemi her marka pivot cihazı ile uyumlu mudur?
Evet, ESular IoT kontrol üniteleri evrensel bir tasarıma sahiptir ve mevcut tüm center pivot markalarına kolayca entegre edilebilir. Bu sayede markadan bağımsız olarak tüm pivot sistemlerinizi tek bir dijital platform üzerinden raporlayabilir, geçmiş verileri analiz edebilir ve sulama süreçlerinizi merkezi olarak yönetebilirsiniz.
Pivot sulama sisteminde su israfı ve sızıntılar otomatik olarak nasıl tespit edilir?
Sistem, pivotun hareket durumunu ve hat basıncını anlık olarak karşılaştıran akıllı algoritmalar kullanır. Eğer pivot durduğu halde sistemde su akışı veya basınç devam ediyorsa, ESular bunu bir anomali olarak algılar, boşa akan su miktarını hesaplar ve kullanıcıya anında mobil bildirim veya SMS yoluyla uyarı göndererek büyük çaplı su israfını önler.
Christiansen Homojenlik Katsayısı (CU) raporu çiftçiye ne gibi faydalar sağlar?
Bu rapor, tarlanın her noktasına suyun ne kadar eşit dağıldığını bilimsel bir temele oturtarak ölçer. %85'in üzerindeki bir CU değeri mükemmel homojenliği temsil ederken, düşük değerler hız ayarı bozukluğu veya fıskiye arızası gibi bitki gelişimini olumsuz etkileyen sorunları erkenden tespit etmenize ve sulama kalitesini artırmanıza yardımcı olur.
Gece ve gündüz sulama verimliliği analizi neden stratejik bir öneme sahiptir?
Gece yapılan sulamalarda buharlaşma kaybı minimize edilir ve rüzgar etkisi azaldığı için su dağılımı çok daha homojen gerçekleşir. ESular rapor sistemi, gece ve gündüz verilerini otomatik olarak kıyaslayarak hem enerji maliyetlerinizi düşürmeniz hem de suyun bitki köküne ulaşma oranını maksimize etmeniz için size somut veriler sunar.
Pivot hareket simülasyonu özelliği geçmiş operasyonları nasıl görselleştirir?
Dijital ikiz teknolojisi kullanan simülasyon motoru, sensörlerden gelen gerçek açı ve hız verilerini kullanarak pivotun geçmişteki hareketlerini bir video gibi canlandırır. Kullanıcılar zaman çizelgesi üzerinden operasyonu ileri veya geri sararak, tarlanın hangi bölgesinde ne kadar süre kalındığını ve sulamanın hangi açılarda yoğunlaştığını detaylıca inceleyebilir.
Sistem arızaları ve hata konumları rapor ekranında nasıl gösterilir?
Sistem, oluşan tüm teknik aksaklıkları kategorize eder ve bu hataların tarlanın tam olarak hangi açısında gerçekleştiğini bir polar harita üzerinde görselleştirir. Bu özellik sayesinde bakım ekipleri, sorunun zemindeki bir bozukluktan mı yoksa belirli bir bölgedeki mekanik engelden mi kaynaklandığını anlayarak nokta atışı müdahale yapabilir ve duruş sürelerini kısaltabilir.
Islak ve kuru çalışma tespiti sulama raporlarında neleri değiştirir?
Basınç sensörlerinden gelen veriler sayesinde sistem, pivotun sadece hareket ettiği (kuru) süre ile su vererek çalıştığı (islak) süreyi birbirinden net olarak ayırır. Bu ayrım, gerçek su tüketim miktarının ve kümülatif uygulama derinliğinin (mm) hatasız hesaplanmasını sağlayarak verimlilik skorunun gerçekçi bir şekilde oluşturulmasına olanak tanır.
