esular 自动灌溉系统安装指南：从头到尾的所有步骤
“系统有多复杂？我能安装吗？我没有技术知识，该如何开始？”
艾哈迈德先生在阿达纳决定为他 150 亩的棉田安装 esular 自动灌溉系统时，脑子里也有这些疑问。两天后，当他在手机上控制所有的灌溉时，他说道：“比我想象的要容易得多。技术团队来了，3 天就安装好了，给了我 1 小时的培训。现在我用手机管理一切。”
在本指南中，我们将通过真实的工程照片，从头到尾详细介绍 esular 系统的安装过程。无论您是想自己安装，还是让 esular 技术团队来完成，了解系统的工作原理都将帮助您更高效地使用它。
自动灌溉系统的主要组件
esular 自动灌溉系统由 5 个主要组件组成。让我们先了解这些组件，然后再进入安装环节：
1. 中央控制站 (Gateway)
系统的“大脑”。负责管理所有阀门、传感器和水泵的主单元。通过 GSM/4G 模块连接互联网，并可通过移动应用程序进行控制。
- F 系列： 适用于中小型企业（5-20 个阀门）
- E 系列： 适用于大型企业和专业解决方案（20 个以上阀门）
- 内置电池，可在停电时工作 24-48 小时
- 可选配太阳能电池板，实现完全能源独立
2. 无线阀门控制单元 (Smart Valve)
远程开启和关闭自动灌溉阀门的智能单元。每个单元可以控制 1、2 或 4 个阀门。
- 无线通信距离可达 10 公里（LoRa 技术）
- 太阳能电池板 + 可充电电池
- IP67 防水外壳（适用于户外使用）
- 兼容电磁阀或电动阀
3. 电磁阀
通过电信号开启和关闭的自动灌溉阀门。控制水流的机械部件。
- 直径选项：3/4″, 1″, 1.5″, 2″, 3″, 4″
- 24V AC 或 9-12V DC (Latch) 能源选项
- 液压或螺纹式机构
- 耐压高达 10 bar
4. 土壤湿度传感器
测量土壤湿度水平的智能传感器。确保仅在需要时进行灌溉。
- 3 或 4 个不同深度（30-60-90-120 厘米）的测量
- 碳纤维探头（不生锈、不折断）
- IP68 防水（可长期埋在地下）
- 无线数据传输（最远 5 公里）
- 通过太阳能电池板 + 电池自主产生能量
5. 水泵控制单元
远程开启和关闭水井或泵站水泵，并监控能源消耗的智能模块。
- 控制功率高达 15 kW 的水泵
- 压力传感器集成（空转保护）
- 水表连接（流量和消耗量测量）
- 夜间电费时段自动化
- 停电通知
安装前准备：您需要什么？
针对艾哈迈德先生 150 亩的田地，esular 技术团队首先进行了实地勘测。以下是安装前需要做的工作：
1. 场地勘测与规划
📋 技术团队检查什么？
- 现有灌溉基础设施： 有多少个阀门？它们位于何处？
- 水源： 水井、池塘还是市政管网？
- 电力状况： 水泵端是否有电？
- 场地大小： 最远的阀门有多少米？
- 土壤结构： 传感器放置点
- GSM 信号： 田间手机是否有信号？
2. 确定系统方案
为艾哈迈德先生的田地推荐了以下系统：
- 1 个 F 系列中央控制站 (FEx 型号)
- 4 个 2 路输出智能阀门单元 (总共控制 8 个阀门)
- 8 个斜角法兰液压电磁阀 (2″ 直径)
- 2 个土壤湿度传感器 (位于不同地块)
- 1 个压力传感器 (位于主管道上)
- 1 个水泵控制模块 (用于 15 HP 深井泵)
3. 所需材料
除技术团队外，安装所需的材料包括：
- 立柱或三脚架（用于将中央站和阀门单元保持在较高位置）
- 带锁容器（保护设备 – 可选）
- 扎带和安装附件（包含在包装中）
- SIM 卡（用于 GSM 连接 – 可由 esular 提供）
分步骤安装过程
艾哈迈德先生田地的安装持续了 3 天。让我们看看每天都做了什么：
第一天：中央站和水泵控制
步骤 1：安装中央控制站
中央站安装在泵站旁边，距离地面 2 米高。这样可以：
- 防止洪水或积水影响
- 获得更好的 GSM 信号
- 太阳能电池板获得最大日照
⚡ 电力连接（可选）
中央站内置电池可工作 9-12 小时，如果有持续电力供应：
- 连接到 220V AC 输入（含适配器）
- 电池持续充电
- 即使停电系统也不会停止
- 不需要太阳能电池板
步骤 2：安装水泵控制模块
艾哈迈德先生有一台 15 HP 的深井泵。水泵控制模块按如下方式连接：
- 集成到水泵电控柜： 模块与水泵接触器串联
- 安装压力传感器： 通过 T 型连接安装到主管道上
- 能量分析仪连接： 测量水泵消耗多少电量 (kWh)
- 无线通信： 通过 LoRa 连接到中央站（无需拉线！）
✅ 首次测试：通过移动应用运行水泵
安装完成后，技术团队通过艾哈迈德先生的手机首次运行了水泵：
- 点击移动应用中的“开启水泵”按钮
- 水泵在 2 秒内开始工作
- 压力传感器显示：4.2 bar
- 瞬时能耗：11 kW
“就是这么简单！现在您可以从世界任何地方控制您的水泵了。”
第二天：阀门控制单元的安装
步骤 3：电磁阀连接
艾哈迈德先生的田地里现有 8 个手动阀门。这些阀门被更换为用于自动灌溉的电磁阀：
- 拆卸旧阀门： 拆下手动阀门
- 安装电磁阀： 将法兰连接的阀门安装到管道上
- 密封性检查： 仔细检查以确保没有漏水
- 手动测试： 手动开启和关闭每个阀门，测试是否存在机械问题
🔧 电磁阀选择：液压式还是螺纹式？
液压电磁阀：
- 利用水压开启/关闭（能源效率高）
- 能耗极低（电池可长期工作）
- 需要至少 0.5 bar 的水压
- 滴灌的理想选择
电动螺纹电磁阀：
- 通过电动机开启/关闭
- 即使在 0 bar 下也能工作（无需水压）
- 开启/关闭速度更快
- 适用于喷灌和喷淋系统
由于艾哈迈德先生使用的是滴灌系统，因此选择了液压式。
步骤 4：安装无线阀门控制单元
每 2 个阀门安装 1 个 2 路输出智能阀门单元。安装步骤如下：
- 选择安装位置： 距离阀门 1-2 米处，安装在三脚架或立柱上
- 连接电磁阀线缆：
- 2 线连接（无极性，不分正负极）
- 螺钉式接线端子（用螺丝刀紧固）
- 用防水密封圈封闭电缆入口
- 无线配对： 通过 LoRa 自动连接到中央站（约 5 分钟）
📶 无线连接测试
每个阀门单元安装后：
- 技术团队从移动应用发送“开启阀门 1”命令
- 命令从中央站无线传输到阀门单元
- 2-3 秒内阀门开启，水流开始流动
- 信号强度：-75 dBm（非常好 – 在 10 公里范围内）
“最远的阀门距离 2.8 公里，没有任何问题！” – 艾哈迈德先生
第三天：土壤湿度传感器的放置
步骤 5：确定传感器点位
艾哈迈德先生 150 亩的田地被分为 2 个地块。每个地块放置了 1 个土壤湿度传感器。
🌱 土壤湿度传感器应放在哪里？
- 地块中央： 不是边缘，而是具有代表性的中心点
- 作物行旁： 不要太近，距离 20-30 厘米
- 平坦地面： 无坡度、不积水的地方
- 遮荫处： 如果可能，放在树荫下（保护传感器电子部件）
- 可到达性： 车辆可到达以便检查和维护

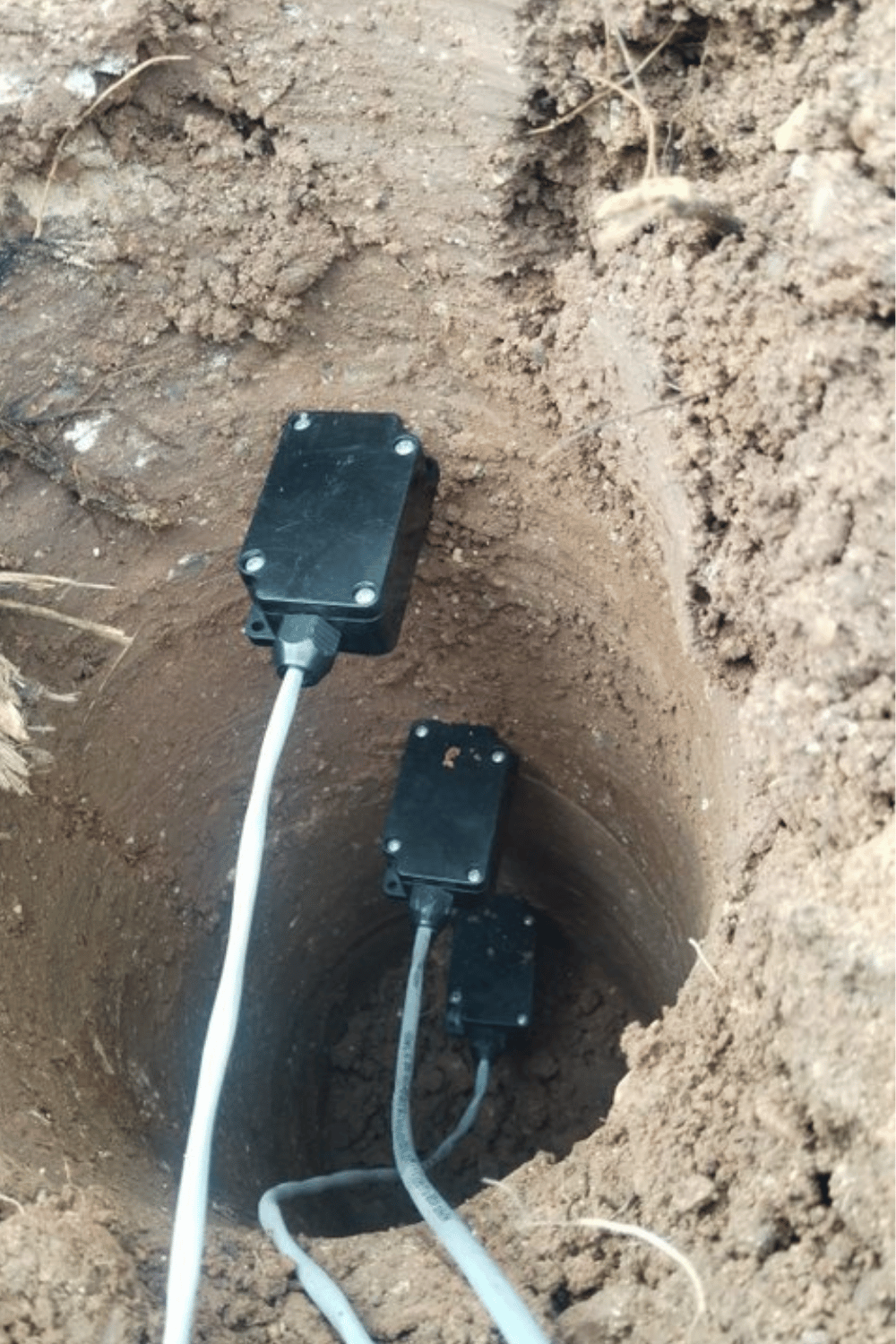

步骤 6：将传感器放入土壤
土壤湿度传感器分 4 步安装：
- 打孔：
- 使用钻孔器打一个 120 厘米深的孔
- 直径：8-10 厘米（传感器探头为 6 厘米）
- 孔洞应平直且干净（无石头、无根系）
- 放置传感器探头：
- 4 层传感器：分别位于 30cm、60cm、90cm、120cm 深度
- 缓慢将探头推入土壤（小心不要折断！）
- 必须与土壤完全接触

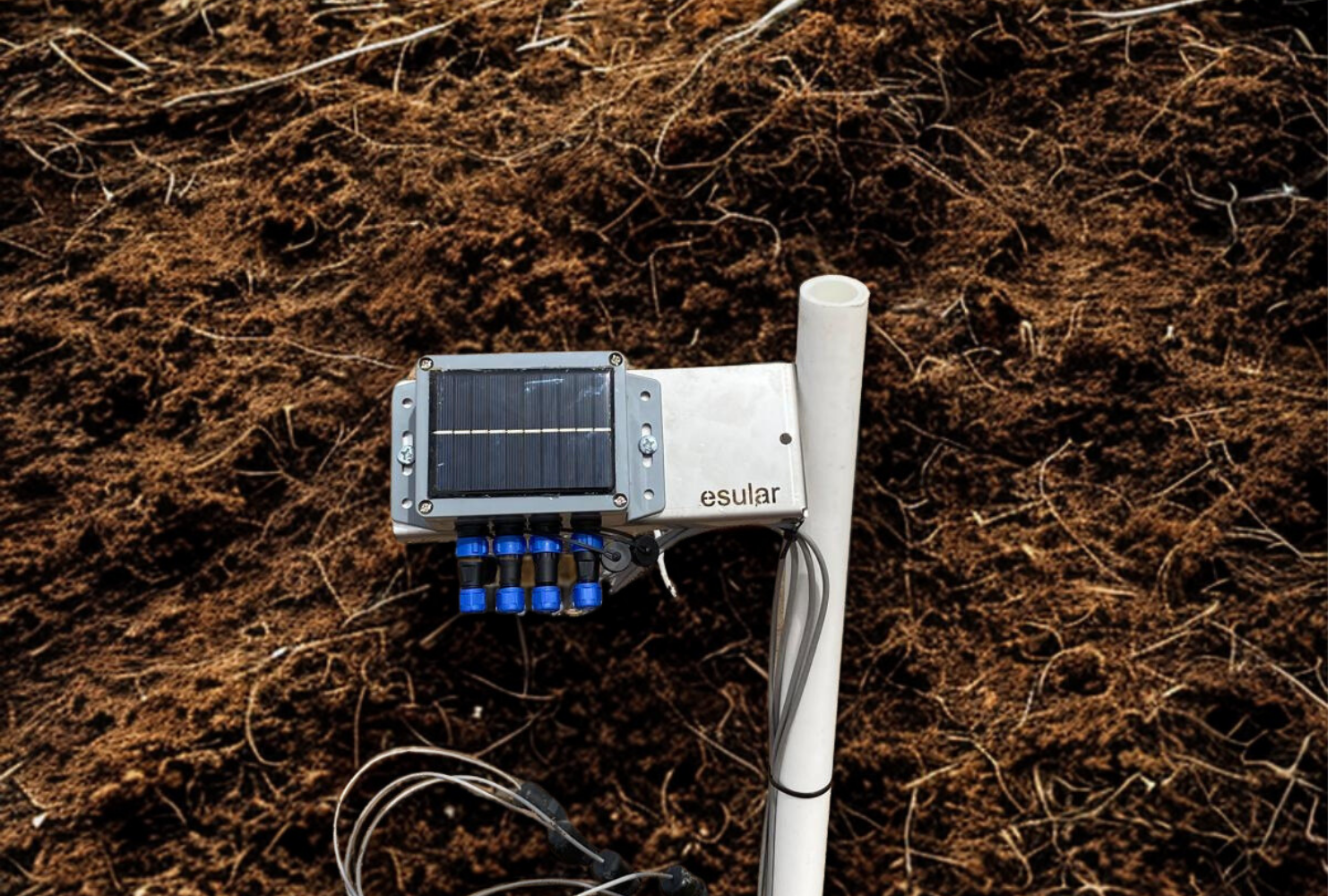

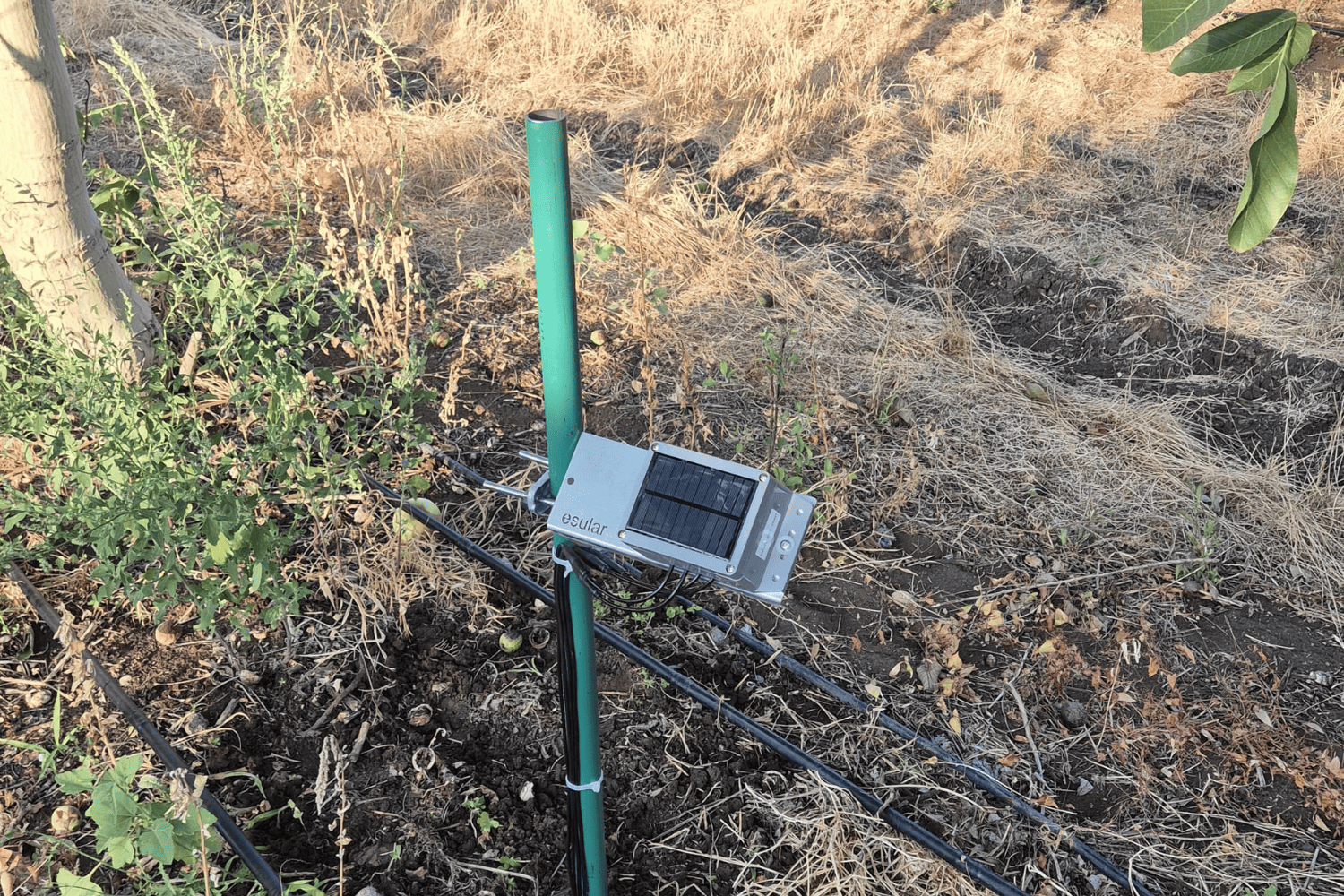

- 安装电子单元：
- 通过线缆连接到传感器探头
- 安装在 1.5-2 米高的三脚架或立柱上
- 太阳能电池板朝向南方
- 无线配对：
- 自动连接到中央站
- 首批数据在 2-3 分钟内传输
📊 初始湿度测量
传感器放置后，移动应用中显示的数据如下：
- 30 厘米深度： 42% 湿度
- 60 厘米深度： 38% 湿度
- 90 厘米深度： 35% 湿度
- 120 厘米深度： 33% 湿度
“随着土壤湿度降低，它会自动向系统报告灌溉需求。现在不再需要猜测了！” – 艾哈迈德先生
安装完成：最终检查
第 3 天结束时，技术团队进行了全系统测试：
- ✅ 通过移动应用逐一测试了所有阀门
- ✅ 进行了水泵开启/关闭测试
- ✅ 检查了土壤湿度传感器是否正在发送数据
- ✅ 检查了压力传感器数值是否准确
- ✅ 创建并测试了自动灌溉程序
- ✅ 进行了移动应用用户培训
移动应用初始设置
安装完成后，给艾哈迈德先生进行了 1 小时的移动应用培训。以下是最初进行的设置：
1. 创建系统地图
将田地的地图上传到移动应用。每个阀门、传感器和水泵都显示在地图上。
2. 阀门命名
艾哈迈德先生根据区域为他的阀门命名：
- 阀门 1 → “北区 – 1-5 行”
- 阀门 2 → “北区 – 6-10 行”
- 阀门 3 → “南区 – 左区块”
- 阀门 4 → “南区 – 右区块”
- … 依此类推
3. 创建首个灌溉程序
技术团队与艾哈迈德先生一起创建了首个灌溉程序：
🌾 棉田灌溉程序
地块 1 (北区 – 4 个阀门)：
– 周一、周三、周五
– 时间：23:00 (夜间电费时段)
– 每个阀门：90 分钟
– 条件：土壤湿度低于 35% 时
– 总计：6 小时灌溉
地块 2 (南区 – 4 个阀门)：
– 周二、周四、周六
– 时间：22:30 (夜间电费时段)
– 每个阀门：100 分钟
– 条件：土壤湿度低于 38% 时
– 总计：6.5 小时灌溉
4. 通知设置
艾哈迈德先生激活了以下通知：
- ✅ 灌溉开始时通知
- ✅ 灌溉完成时通知
- ✅ 压力降至 3 bar 以下时立即通知（可能存在泄漏）
- ✅ 土壤湿度降至 30% 以下时发出警告（水分胁迫开始）
- ✅ 停电时通知
- ✅ 水泵运行超过 3 小时通知（异常情况）
常见的安装错误及解决方案
esular 技术团队分享了他们多年安装经验：
❌ 错误 1：土壤湿度传感器深度放置不当
问题： 传感器探头未完全进入土壤，悬在空中。
后果： 湿度测量错误，土壤湿度为 60%，但传感器显示 20%。
解决方案： 用钻孔器打好孔，缓慢将探头完全压入。用土壤填满孔洞周围并压实。
❌ 错误 2：将太阳能电池板安装在阴影处
问题： 阀门控制单元的太阳能电池板被树荫遮挡。
后果： 电池无法充电，1-2 周后系统停止运行。
解决方案： 面板应正对着南方，不应有遮挡物。如有必要，将立柱加高。
❌ 错误 3：电磁阀反向安装
问题： 阀门上的箭头指示流向，如果反向安装，阀门将无法工作。
后果： 阀门开启但没有水流出。
解决方案： 查看阀体上的箭头，确保安装方向与水流方向一致。
❌ 错误 4：在 GSM 信号弱的点放置中央站
问题： 中央站放置在 GSM 信号弱的混凝土建筑内。
后果： 系统无法连接互联网，无法通过移动应用控制。
解决方案： 将中央站安装在开阔地带的高处（2-3 米）。使用外部天线代替内置天线。
❌ 错误 5：压力传感器安装位置离水泵出口太近
问题： 压力传感器紧挨着水泵，位于湍流区域。
后果： 压力测量持续波动，导致误报。
解决方案： 将传感器安装在水泵后 2-3 米处，水流平稳的点。使用 T 型连接。
安装后第一周：艾哈迈德先生的体验
系统安装后的第一周是如何度过的？艾哈迈德先生讲述道：
第 1 天： 我非常激动。早饭时我在手机上按下了“开启阀门”键，2.8 公里外的阀门就打开了。简直不敢相信！
第 3 天： 首次自动灌溉开始。晚上 23:00 收到通知：“北区灌溉开始”。我醒了，好奇地看了看手机。水泵在运行，阀门开启，水在流。一切都很完美。我一直睡到天亮。
第 5 天： 土壤湿度传感器太棒了！第 2 地块湿度下降，系统建议自动灌溉。我确认了，它就在夜间电费时段进行了灌溉。
第 7 天： 压力传感器发现了泄漏！一个管道接头开始渗漏，压力从 4.2 bar 降到了 3.1 bar。我立即检查，发现了一个小故障。在旧系统中，这种泄漏可能几周都不会被发现！– 艾哈迈德先生，阿达纳
系统扩展：以后可以添加什么？
esular 系统最大的特点是：易于扩展。初次安装后，您可以随时添加新组件：
✨ 额外阀门
买了新地块？5 分钟内添加新阀门：
- 安装新的 Smart Valve 单元
- 在移动应用中点击“添加新设备” → 系统会自动发现并添加
- 命名并加入灌溉程序
- 准备就绪！
🌡️ 额外传感器
- 气象站： 温度、湿度、风速、降雨量
- 土壤温度传感器： 种子发芽的理想选择
- EC 传感器： 土壤盐分测量
- 液位传感器： 水池或储水箱的充满率
💧 水表
通过在每条灌溉线上添加水表：
- 哪个地块消耗多少水？
- 每月、每年用水量报告
- 过度消耗警报（泄漏检测）
- 地块间对比
🌱 施肥系统集成
用于水肥一体化：
- 自动控制肥罐阀门
- 通过 EC 和 pH 传感器进行质量跟踪
- 哪个地块施了多少肥？
- 定时：灌溉开始 10 分钟后开始施肥
维护和长寿命建议
esular 系统需要最少的维护，但为了长期使用：
🔧 季节性维护（季节开始/结束）
- 清洁太阳能电池板： 如果积灰或泥土，效率会下降
- 检查电磁阀： 手动开启和关闭，查看是否有机械问题
- 紧固连接螺钉： 振动和温度变化可能导致松动
- 取出并清洁土壤湿度传感器： 可能有水垢或盐分沉积
- 校准压力传感器： 可以通过移动应用进行归零设置
🛡️ 冬季准备（防冻）
在寒冷地区，冬季应：
- 排空电磁阀内的水（防止冻裂）
- 将电子单元切换到休眠模式（通过移动应用）
- 确保电池已充满电
- 不要取出土壤湿度传感器，它在冬天也会继续收集数据
📱 软件更新
esular 定期发布软件更新：
- 移动应用：自动更新 (Play Store / App Store)
- 中央站固件：OTA (Over-The-Air) 无线更新
- 添加新功能（例如：AI 支持的灌溉建议）
技术支持与保修
esular 在安装后也会为您提供支持：
📞 7/24 技术支持
- 电话： 0541 247 45 05
- WhatsApp： 即时支持
- 移动应用： 创建支持请求
- 远程连接： 如有必要，技术团队可以远程连接到您的系统
🛡️ 保修范围
- 中央站： 2 年保修
- 阀门控制单元： 2 年保修
- 土壤湿度传感器： 2 年保修
- 电磁阀： 制造商保修（通常为 1 年）
- 软件更新： 终身
结论：安装后的新时代
安装 esular 自动灌溉系统比您想象的要容易得多。像艾哈迈德先生一样的数千名农民现在：
- ✅ 不再早上 5 点起床，而是打开手机开始灌溉
- ✅ 不必每天去田里，每周去 1-2 天就足够了
- ✅ 水费和电费降低了 35-40%
- ✅ 产量增加了 20%（得益于定期和精准的灌溉）
- ✅ 能够立即发现泄漏，防止水资源浪费
- ✅ 一切都有记录，季末报告已备好
🚀 您也快转向自动化吧！
为您的土地获取免费勘测和安装报价。esular 技术团队将与您联系。
或查看所有产品： store.esular.com
📚 相关安装指南
⚠️ 重要提示：
- 本指南中的安装步骤仅供一般参考。每个项目可能有其独特的需求。
- 电气工作请与授权电工合作。高压危险。
- esular 系统的安装应由经过培训的技术团队完成。
- 为避免失去保修资格，请使用原厂备件。
- 所有产品价格和功能可能会发生变化。欲了解最新信息，请访问 esular 商店。
