Merkezi İstasyon Kurulumu Nasıl Yapılır?

Merkezi İstasyon Kurulumu Nasıl Yapılır?

Kutu özelliği ve açılımı

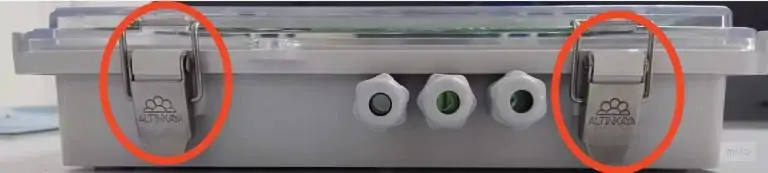

1. Kutu içine erişebilmek ve bağlantı yapabilmek için kırmızı daire içine alınmış olan metal klipsleri açmanız gerekmektedir ve klipsin kollarını dikkatlice dışa doğru çekerek veya yukarı doğru kaldırarak klipsi açın ama açarken dikkat edelim çünkü bu şekilde klips, kutunun kapağını serbest bırakacak ve içerideki cihaza erişim sağlanabilecektir. Klipsleri açtıktan sonra, kutunun kapağını yavaşça kaldırabilirsiniz. Böylece cihazın iç bileşenlerine ve bağlantı noktalarına erişim sağlamış olursunuz

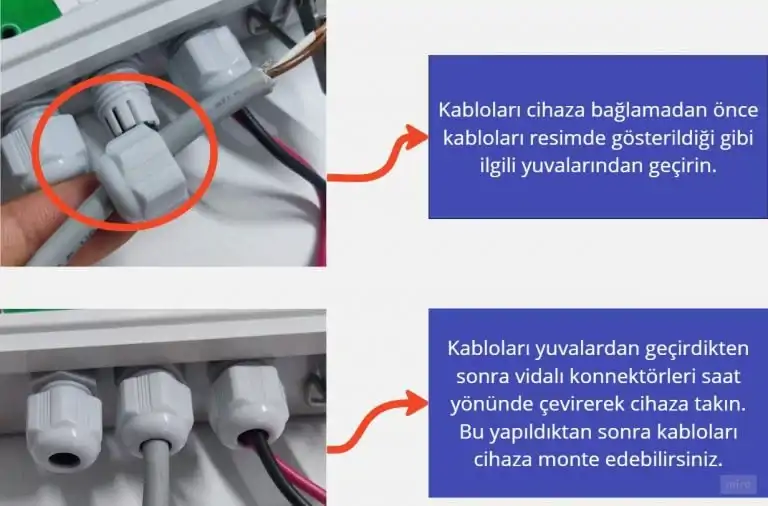

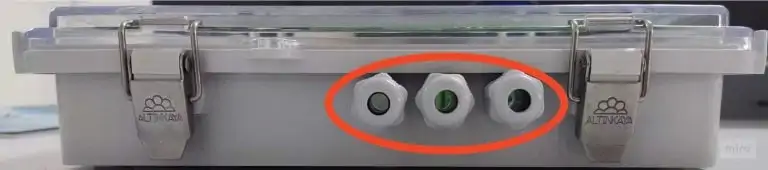

2. Kablolama yaparken, kabloları yukarıda kırmızı daire içinde gösterilen kablo yuvalarına doğru şekilde geçirmeye özen gösterin. İlgili bağlantı noktalarını ve kablo yuvalarını belirleyin. Bu noktalar genellikle cihaz üzerinde numaralandırılmış veya işaretlenmiş olabilir. Kabloları kablo yuvalarına doğru şekilde yerleştirin ve sıkıca bağlayın. Bağlantıların sağlam olması ve kablonun düzgün bir şekilde oturması önemlidir

Kablolama Şeması

Merkezi İstasyon Kurulumu Nasıl Yapılır?
Aşağıdaki adımları takip ederek yukarıda numaralandırılmış işlemleri sırasıyla gerçekleştirin:
1.12V Enerji Besleme Girişi: Kırmızı kabloyu (+) pozitif kutba, siyah kabloyu ise (-) negatif kutba bağlayın.
2.M1+ M1- Vana Sensör Girişi: Kabloları doğru şekilde bağladığınızdan emin olun.
3.A1+ A1- Basınç Sensörü Girişi: Kırmızı kabloyu (+) pozitif kutba, siyah kabloyu ise (-) negatif kutba bağlayın.
4.I1+ I1- Pulse (Su Sayacı) Sensör Girişi: Kırmızı kabloyu (+) pozitif kutba, siyah kabloyu ise (-) negatif kutba bağlayın.
5.C1 C2 C3 C4 Pompa Sensör Girişi: Kırmızı kabloyu (+) pozitif kutba, siyah kabloyu ise (-) negatif kutba bağlayın

SİNYAL RENKLERİ VE ANLAMLARI

1. RF Işığı: Kırmızı ışık, cihazın veri alışverişini gösterir. İşlem yapılırken hızlı bir şekilde yanıp sönmelidir.

2. GSM Işığı: GSM kartı takıldığında, bu ışık yeşil olarak yanmalıdır.

3. Connect (Bağlantı Işığı): Turuncu ışık, cihazın internet bağlantısının durumunu gösterir. Işık yanıyorsa internet bağlantısı vardır, yanmıyorsa internet bağlantısı yoktur.

4. Yeşil Yanan Işık: Bu ışık, cihazın çalıştığını belirtir. Eğer yeşil yanıyorsa, cihaz doğru şekilde çalışıyor demektir.

5. Power Güç Işığı: Bu ışık, cihaza enerji sağlandığını gösterir. Eğer power ışığı yanmıyorsa, cihaza enerji verilmiyor olabilir. Enerji kaynağını kontrol edin ve doğru şekilde bağladığınızdan emin olun.

SİM KART

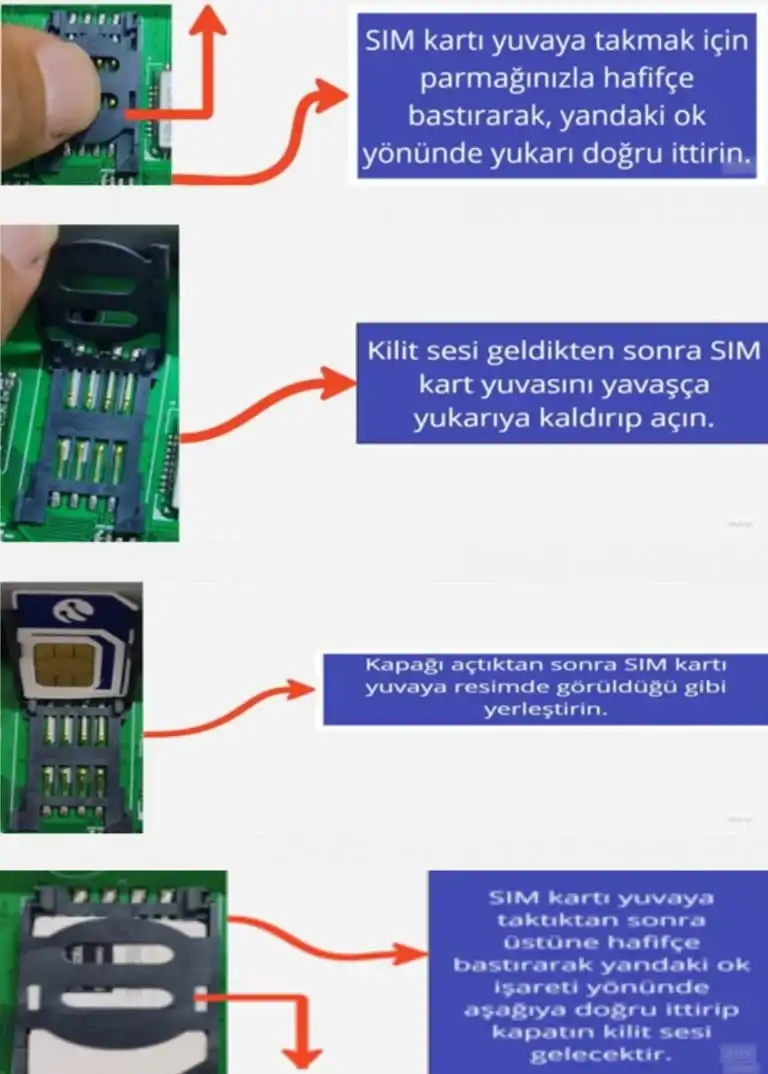

1.GSM (SIM Kart) Yuvası: Cihazın SIM kartını takmak için bu yuvayı kullanın

Anten Girişleri

1. GSM Anten Girişi: Cihazın GSM sinyalini alabilmesi için GSM antenini buraya bağlayın.
2. RF:  Wi-Fi Anten Girişi: Cihazın Wi-Fi sinyalini alabilmesi için Wi-Fi antenini buraya bağlayın.

Pdf dökümanı aşağıdadır.
GSM İle Uzaktan Kontrollü Akıllı Gateway

Merkezi İstasyon Kurulumu Nasıl Yapılır?
